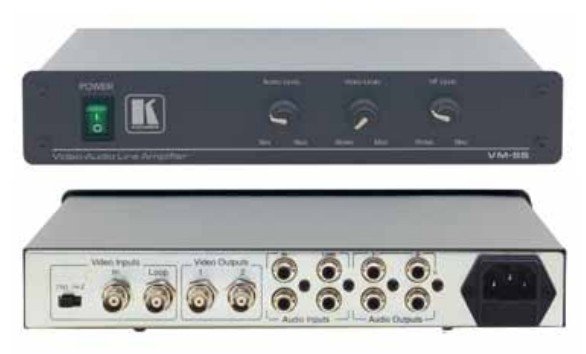

VM-9S

VM-9S 是一款用于复合视频和非平衡音频的高性能分配放大
器和线路信号放大器。可对因长距离传输产生的信号衰减提供
补偿控制。
特点
● 高带宽 - 84MHz (-3dB).
● 音频电平控制.
● 电平 (增益) 和均衡 (峰值) 控制.
● 环路输出.
● 可选择的输入信号端。
● 桌面型尺寸 - 尺寸紧凑。如采用备选的 RK-MEDN 适配器，可
安装在一个 1U 的机架内。

技术参数
输入: 1 路视频，环路， 1Vpp/75Ω BNC 接头,带终
接开关
1 路立体声音频， 1Vpp/50kΩ, RCA接头
输出: 2 路立体声视频， 1Vpp/75Ω BNC接头
2 路立体声音频， 1Vpp/100Ω RCA 接头
最大视频输出: 2Vpp.
视频带宽(-3dB): 84MHz.
音频带宽(-3dB): 25kHz.
微分增益: 0.2%.
微分相位: 0.05Deg.
K-系数: <0.05%
信噪比: 74dB.
控制: 0/+8dB (音频和视频)
耦合: DC (视频), AC (音频)
THD (1kHz): 0.03%.
电源: 230V AC, 50/60Hz (115V AC USA), 3.5 VA
尺寸: 24.5cm x 18cm x 4.5cm
(9.6” x 7” x 1.7”) W, D, H.
重量: 约1.2kg (2.6lbs)
附件: 电源线
备选: RK-MEDN 19”机架适配件
