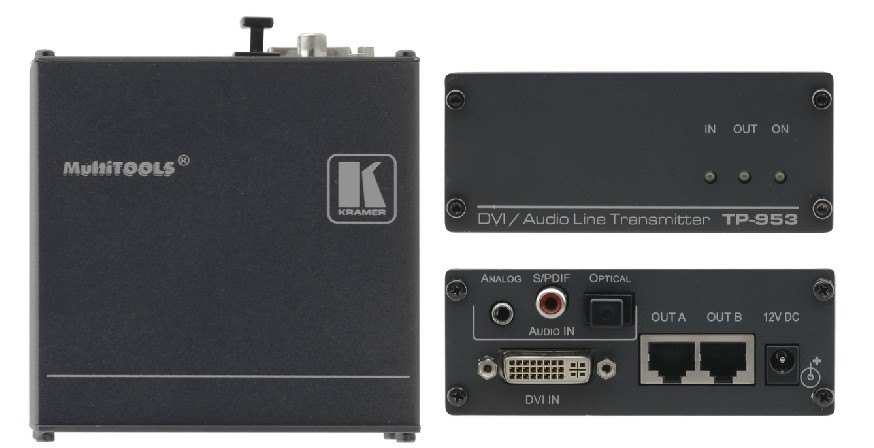

TP-953/TP-954

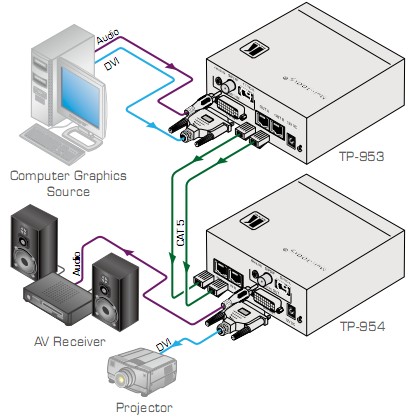

TP-953 和 TP-954 是用于 DVI 视频和模拟, S/PDIF 或 TOSLINK® 音频信号的双
绞线发送器和接收器。TP-953 将输入信号转换为双绞线信号，而 TP-954 则同
时将双绞线信号转换回 DVI 视频和立体声, S/PDIF 和 TOSLINK® 音频信号。

特点：
最大数据速率 - 1.65Gbps
最高分辨率 - WUXGA 与 1080p
HDTV 兼容
HDCP 符合
系统范围 - 达 90m (295 ft)，XGA；或达30m (98 ft)，WUXGA，使用屏蔽电缆
BC-DGKat524情况下。达60m (197ft)，SXGA，使用屏蔽电缆BC-DGKat623情况
下。达60m (197ft)，SXGA，使用屏蔽电缆BC-DGKat723情况下。
电缆 - 为达到最佳范围和性能，采用克莱默BC-DGKat524, BC-DGKat623和
BC-DGKat723电缆。注意：传输范围取决于信号分辨率，图像卡以及所使用的
显示设备。使用非克莱默的 CAT 5, CAT 6和CAT 7 也许达不到上述的传输距离。
视频输入/输出 - DVI-D 信号 (DVI-I接头)
音频输入/输出 - 1立体声(3.5mm), S/PDIF (RCA), TOSLINK® (光缆)
CAT 5 输入/输出 - 2 RJ-45
LED指示器 - IN, OUT, 电源
均衡选择按钮 - TP-954
紧凑的Multi TOOLS™ - 采用备选的 RK-1 通用机箱适配件，可将 4 台装置并
排地安装于一个 1U 机箱内

技术参数：
输入: 1 DVI， 24-pin Molex 接头,1 非平衡立体声音频， 3.5mm
迷你插座, 1 S/PDIF， RCA接头, 1光缆， TOSLINK® 接头
(TP-953); 2 CAT 5 ， RJ-45接头(TP-954)
输出: 2 CAT 5， RJ-45 接头(TP-953); 1 DVI， 24-pin Molex 接头, 1
非平衡立体声音频， 3.5mm 迷你插座, 1 S/PDIF,RCA 接头, 1
光缆， TOSLINK® 接头(TP-954)
最大数据速率: 支持达1.65Gbps，每一图像通道
控制: 均衡选择按钮(TP-954)
指示器: IN, OUT, ON LEDs指示器 (绿)
电源: 12V DC, 460mA (TP-953); 12V DC, 380mA (TP-954)
尺寸: 10.7cm x 10.4cm x 4.4cm
(4.2” x 4.1” x 1.7”) W, D, H
重量: 0.33kg (0.73lbs)
附件: 电源
备选件: RK-1 19”机箱适配件
