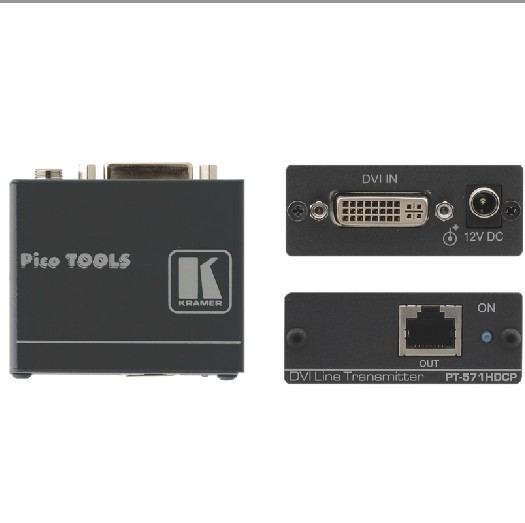

PT-571HDCP/PT-572HDCP

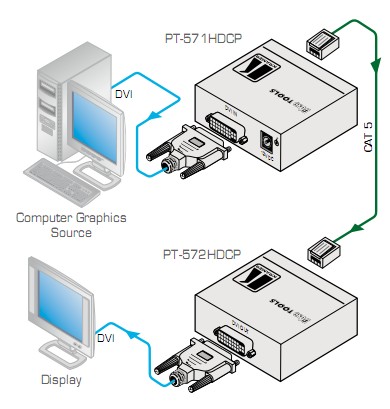

PT-571HDCP 和 PT-572HDCP 是用于 DVI 信号的双绞线发送器和接收
器。PT-571HDCP 将 DVI 转换成双绞线信号，而 PT-572HDCP 则将双绞线信
号转换回 DVI 信号。

特点：

最大数据速率 - 1.65Gbps
HDTV 兼容
HDCP 符合
输入/输出 - DVI-D 信号(DVI-I接头)
系统范围 - 达90m (295ft) 分辨率为SXGA时, 或达30m (98ft)在使用UXGA且使用屏
蔽电缆BC-DGKat524 电缆条件下。达90m (295ft)，SXGA或达70m (230ft)，UXGA且
使用屏蔽电缆BC-DGKat623。达100m (330ft)，SXGA或达80m (265ft)，UXGA且使
用屏蔽电缆BC-DGKat723。
电缆 - STP (屏蔽双绞线)如 CAT 5。为使范围和性能最佳化，采用克莱默BC-
DGKat524, BC-DGKat623或 BC-DGKat723电缆。注意传输范围取决于信号分辨
率，图像卡以及所用的显示设备。不使用克莱默CAT 5, CAT 6和CAT 7电缆可能
达不到上述距离。
EDID 通过 - 将EDID/HDCP 信号从信号源传递到显示设备。
电源连接™ 系统 - 当两台设备之间相距在90m（270ft ）之内时，单个连接到
发送器即可为两台设备供电。
特别紧凑的PicoTOOLS™ - 采用备选的 RK-4PT 机箱适配件，可将 4 台装置并
排地安装于一个 1U 机箱内。

技术参数：
输入: 1 DVI, 1.2Vpp ， DVI Molex 24-pin 母接头 (PT-571HDCP),
DDC 信号5Vpp (TTL);
1 RJ-45 接头(PT-572HDCP)
输出: 1 RJ-45 接头(PT-571HDCP);
1 DVI, 1.2Vpp， DVI Molex 24-pin 母接头, DDC 信号 5Vpp
(TTL) (PT-572HDCP)
带宽: 支持达到1.65Gbps
电源: 12V DC, 250mA (发送器和接收器一起)
尺寸: 6.2cm x 5.2cm x 2.4cm (2.4” x 2.1” x 1”) W, D, H
重量: 0.14kg (0.3lbs)
附件: 电源，安装支架
备选件: RK-4PT 19” 机箱适配件, 克莱默 DVI 电缆和
BC-DGKat524 (24 AWG) CAT 5和BC-DGKat623
(23 AWG) CAT 6 电缆
