VP-5THD

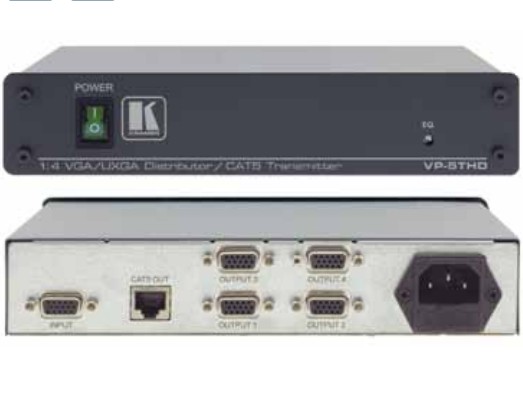

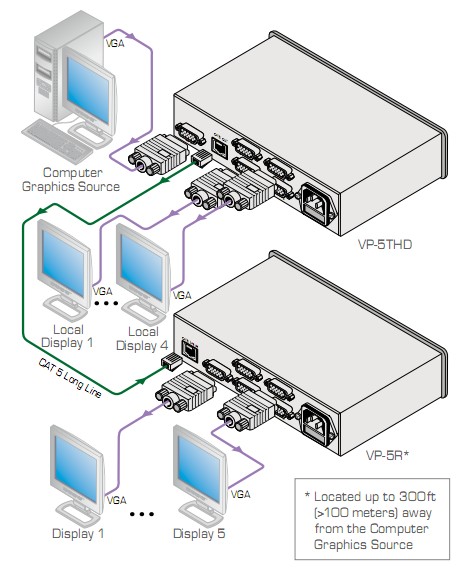

VP-5THD 是一款用于计算机图像视频和 HDTV 信号的高性能
分配放大器设备接收一路输入，经校正缓冲和隔离，再将信号
分配到四路相同的 15-pin HD 输出并加上一路双绞线输出。

特点：

HDTV 兼容
高带宽(-3dB) - 445MHz (15-pin HD)
分辨率 - WUXGA 与 1080p
同步极性设定 - H & V切换，以改善显示与CAT 5 输出的兼容性
双绞线接头 - RJ-45
电平(增益)和均衡(峰值)控制
系统范围(CAT 5) - 达100m (300ft)
电缆 - UTP (无屏蔽双绞线) 或STP (屏蔽双绞线)，如 CAT 5。
电源连接™ 系统 - 当设备相互之间距离在50m(150ft)之内时，只
须将VP-5THD连接到电源上即可。
桌面型尺寸 - 紧凑的尺寸。采用备选的 RK-1 适配件，可将 2 台
装置并排地安装于一个 1U 机箱内。

技术参数：
输入: 1 XGA ， 15-pin HD 接头
输出: 4 XGA ， 15-pin HD 接头;
1 RJ-45 接头
最大输出电平 : 1.7Vpp (XGA), 1.7Vpp (CAT 5)
最高分辨率: WUXGA 与 1080p
微分增益: 0.8% (XGA), 3.2% (CAT 5)
微分相位: 0.08Deg (XGA), 0.06Deg CAT 5)
K-系数: 0.1% (XGA), <0.05% (CAT 5)
信噪比: 76dB (XGA), 73dB (CAT 5)
控制: 电平: –7.4dB 到 3.5dB (CAT 5)
均衡: 0 到 37.8dB @50MHz (CAT 5)
耦合: DC (XGA), AC (CAT 5)
电源: 100-240V AC, 50/60Hz,
(115V AC, USA), 13VA
尺寸: 22cm x 18cm x 4.5cm
(8.7” x 7” x 1.7”) W, D, H (half 19” , 1U)
重量: 1.2kg (2.6lbs) 大约
附件: 电源线
备选件: RK-1 19” 机箱适配件
