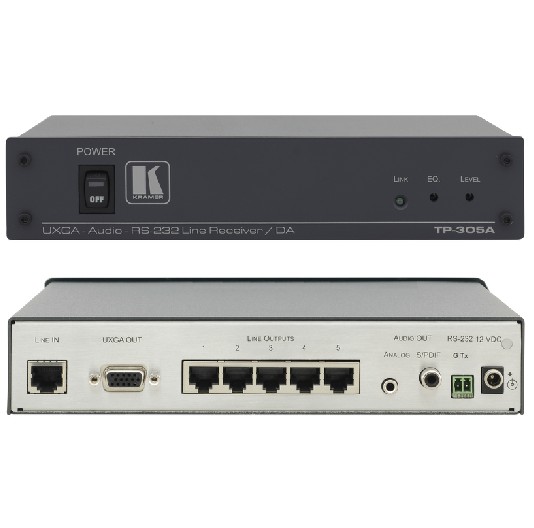

TP-305A

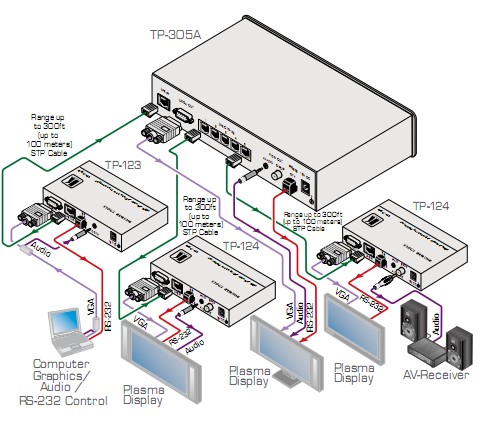

TP-305A 是一款用于计算机图像视频，音频 RS-232 信号的高性能双绞线接收器
。设备接收一路双绞线输入，提供五路双绞线输出，再加上一路计算机图像视
频，立体声音频，S/PDIF 和 RS-232 输出用于本地监测。

特点：

HDTV 兼容
最高分辨率 - WUXGA 与 1080p
电平(增益)与均衡(峰值)控制 - 15-pin HD 接头输出
双绞线接头 - RJ-45
音频输出接头 - 3.5mm (非平衡) 与 RCA (S/PDIF)
RS-232 输出接头 - 单向 2-pin 端子组(Tx 与 Gnd)
同步极性设定 - H & V 切换
系统范围(双绞线) - 达100m (320 ft)
电缆 - UTP (无屏蔽双绞线) 或STP (屏蔽双绞线)电缆，如 CAT 5
电源连接™ 系统 - 当传输距离在50m (150ft)之内，单个电源连
接到发送器或接收器，就可为二个设备同时供电。
桌面型尺寸 - 紧凑的尺寸。采用备选的 RK-1 适配件，可将 2 台
装置并排地安装于一个 1U 机箱内。

技术参数：
输入: 1 线路接入， RJ-45 接头
输出: 5 线路接出， RJ-45 接头;
1 UXGA视频输出， 15-pin HD接头;
1非平衡立体声音频， 3.5mm 迷你插座接头;
1 S/PDIF 输出， RCA 接头; 1 2-pin 端子组，用于
RS-232 TxD 输出线路
最大输出电平: 视频: 1.6V; 音频: 2.3V
功率输出: 12V DC, 0.5A 最大，经每一RJ-45 输出(pins 4, 5).
最高分辨率: WUXGA 与 1080p
带宽: 20Hz到 20kHz @1dB (音频)
S/PDIF取样率: 48kHz
信噪比: 音频: >75dB
总增益: 模拟/模拟: 0dB. 模拟/ S/PDIF: –12dBFS (音频)
THD+噪音: <0.02% (音频)
电源: 12V DC, 2.3A
尺寸: 21.46cm x 16.25cm x 4.36cm
(8.45” x 6.4” x 1.72”) W, D, H
重量: 1.3kg (2.9lbs) 大约
附件: 电源线
备选件: RK-1 19”机箱适配件
