TP-125

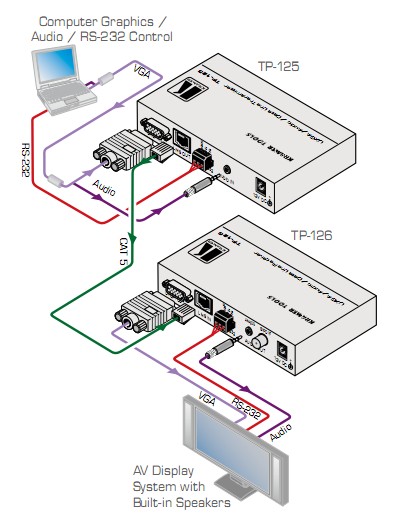

TP-125 和 TP-126 是用于计算机图像视频，非平衡立体声音频和双向 RS-232
数据信号的双绞线发送器和接收器。TP-125 将计算机图像, 音频输入转换成双
绞线信号, 而 TP-126 则将双绞线信号转换回计算机图像，音频和双向 RS-232
数据信号。EDID 模式储存和调取存储单元里默认的 EDID 设定。“od”模式
作为一对使用，可防止 EMP 电压波动并支持 EDID。

特点：

最高分辨率 - WUXGA 和 1080p
HDTV 兼容
EDID捕捉器 - 从显示设备 (TP-125EDID 和TP-125-od)复制和储存EDID
EMP 防护- 当TP-125-od与TP-126-od一起使用时，可以防止由附近区域雷电电磁
场引起的电压波动，但系统并不能防止直接的雷电电击。
双向RS-232. - 最大比特率达19200bps
RS-232 连接™系统 - 设备可通过双绞线电缆向视频信息号的顶部发送出RS-232
指令。所有系统设备必须具有RS-232 连接，以便利用此特性。
电源连接™ 系统 - 当传输距离在50m (150ft)之内，单个电源连接到发送器或接
收器，就可为二个设备同时供电。
双绞线接头 - RJ-45 接头
音频输出 - 同时输出非平衡立体声和S/PDIF (24-比特48kHz) (TP-126)
电平 (增益)和均衡 (峰值)控制 - TP-126和TP-126-od
系统范围 - 达100m (320ft)。更远的距离也是可能的，取决于分辨率和电缆。
电缆 - UTP (无屏蔽双绞线) 或STP (屏蔽双绞线)电缆，如 CAT 5。
紧凑的克莱默TOOLS™ - 采用备选的 RK-3T 机箱适配件，可将 3 台装置并排
地安装于一个 1U 机箱内。

技术参数：
输入: 视频: 1VGA/UXGA， 15-pin HD接头;
音频: 1非平衡立体声音频， 3.5mm 迷你插座(TP-125);
1 RJ-45 OUT接头 (TP-126)
输出: 1 RJ-45 OUT 接头(TP-125);
视频: 1VGA/UXGA， 15-pin HD 接头;
音频: 1 音频 S/PDIF RCA 接头;
1 非平衡立体声音频， 3.5mm 迷你插座(TP-126)
联络: RS-232， 2-pin 端子组; 最大比特率19200bps
最高分辨率: WUXGA 与 1080p
信噪比: 视频: 58dB 无负载, 68.3dB @5MHz 负载的;
音频: <–80dB
总增益: 音频: 模拟/模拟: 0dB; 模拟/ S/PDIF: -12dBFS
耦合: AC
THD+噪音音频: <0.01%
电源: 12V DC, 60mA
尺寸: 12cm x 7.5cm x 2.5cm (4.7” x 2.95” x 0.98”) W, D, H
重量: 0.3kg (0.67lbs) 大约
附件: 电源
备选件: RK-3T 19” 机箱适配件
