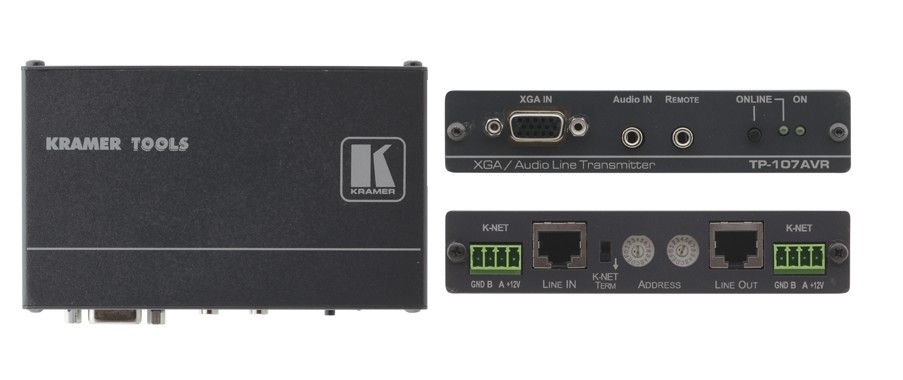

TP-107AVR

TP-107AVR 是一款用于分辨率高于 UXGA 的计算机图像视频信号的双绞线发
送器。设备在双绞线输入和带立体声音频的计算机图像视频输入之间切换。
它输出到一单根的双绞线上，而该双绞线又连接到一个兼容的接收器上。

特点：

最高分辨率 - WUXGA
输入 - 15-pin HD, 3.5mm 与 RJ-45
输出 - RJ-45

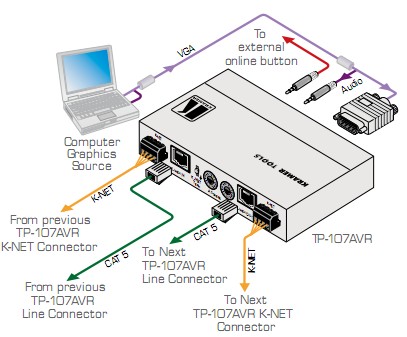

独特的系统互联 - 利用双绞线电缆可将多达16台TP-107AVR互联成一个链式
配置。它们中的任何一个，都可被选作联机在线操作。这可通过按下ON LINE
按钮(前面板或触点闭合) 或通过K-NET™从 RC-108 或 RC-116 控制器实现远程
控制，亦可从任一支持 RS-485 连络的房间控制器实施。
系统范围 - 达100m (320ft)。更远的距离也是可能的，取决于分辨率、电缆种
类以及链接的设备数量。
电缆 - STP (屏蔽双绞线)，如克莱默BC-STP CAT 5。
控制-前面板按钮，触点闭合 (3.5mm),RS-485 或 K-NET™ 用于互联切换。
K-NET™ 控制通道 - 通过一单根电缆提供电源和控制数据
环回 K-NET™ 输入 - 用于多设备串联
可选择的 K-NET™ 端口
紧凑的克莱默TOOLS™ - 采用备选的 RK-3T 机箱适配件，可将 3 台装置并排
地安装于一个 1U 机箱内

技术参数：
输入: 1 XGA， 15-pin HD 接头;
1 CAT 5 ， RJ-45 接头(LINE IN);
1 非平衡立体声音频， 3.5mm 迷你插座
输出: 1 CAT 5 ， RJ-45 接头 (LINE OUT)
最大输出电平: 视频: 1.3Vpp; 音频: 3Vpp
带宽 (-3dB): 视频: 150MHz; 音频: 20kHz
微分增益: 2.5%
微分相位: 0.5Deg
K-系数: 0.2%
信噪比 : 视频: 61dB @5MHz; 音频: 77dB @1MHz
串扰: 视频: -43dB @6MHz, 视频转换成音频
控制: K-NET™ (RS-485), RS-485 TERM 滑动开关，远程按钮
耦合: AC
音频 THD + 噪音: 0.152% @1MHz
音频二次谐波: 0.009%
电源: 12V DC, 180mA
尺寸: 12cm x 6.95cm x 2.44cm (4.7” x 2.74” x 0.96”), W, D, H
重量: 0.3kg (0.66lbs) 大约
附件: 安装支架
备选件: RK-3T 19”机箱适配件
