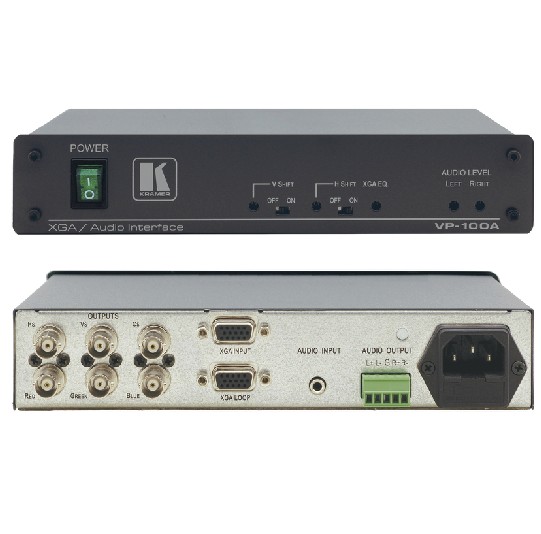

VP-100A

特　点
带宽   ● - 430MHz（-3dB）
HDTV兼容   ●
水平和垂直同步偏移控制   ●
均衡（峰值）控制   ●
环回输入   ●
ID比特控制   ●
左右音频增益控制   ●
桌面型尺寸   ●   - 紧凑型尺寸。采用备选的RK-1适配件，可
将2台装置并排安装在1个1U机箱内。

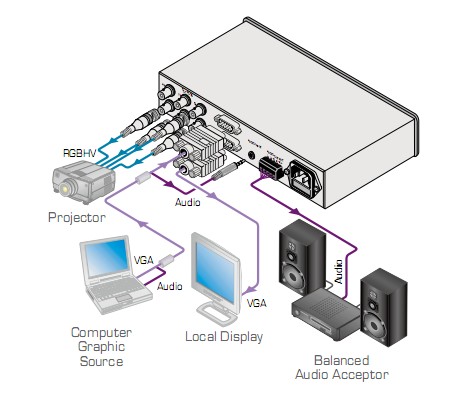

VP-100A是一款用于计算机图像视频和立体声音频信号
的高性能格式转换器。它把1个15针的计算机图像视频
信号VGA接口转换成一路RGB HV的BNC接口，以及
将非平衡立体声3.5MM接头转换成平衡立体声音频的
凤凰端子。

技术参数：
输入：视频: 1 XGA 15-Pin HD (F) 接头; 1 XGA
15-pin HD (F)环路;
音频: 1非平衡立体声，3.5mm迷你插座
输出：视频: R, G, B, Hs, Vs, Cs ,BNC 双接头;
音频: 1 平衡立体声音频5-Pin接线端子
最大输出电平：视频: 2Vpp;音频: 27Vpp.
带宽(-3dB): 视频: 430MHz; 音频: >100kHz.
微分增益： 1.3%.
微分相位： 0.35Deg.
K-系数： <0.05%.
信噪比：视频: 79dB; 音频: 70dB.
控制： 0到+5.3dB 均衡. @50MHz.
耦合：视频: DC; 音频: 输入: AC, 输出: DC.
音频THD +噪音: 0.052%.
音频二次谐波： 0.004%.
电源： 230V AC, 50/60Hz (115V, USA), 6VA.
尺寸： 22cm x 18cm x 4.5cm (8.7” x 7” x 1.7”)W,
D, H.
重量：约1.3kg (2.9lbs) .
附件：电源线
备选件： RK-1 19”机箱适配件.
