VP-100

特 点
高带宽   ●  - 350MHz(-3dB)
控制    ● - H/V同步偏移和同步选择
环回输入   ●
可选的输入信号端口   ●
ID比特控制   ●
均衡(峰值)控制   ●
自动线路放大电路   ●
紧凑的克莱默TOOLS   ● TM
- 采用备选的RK-3T机箱适配件,可将3台装置
并排地安装于一个1U机箱内

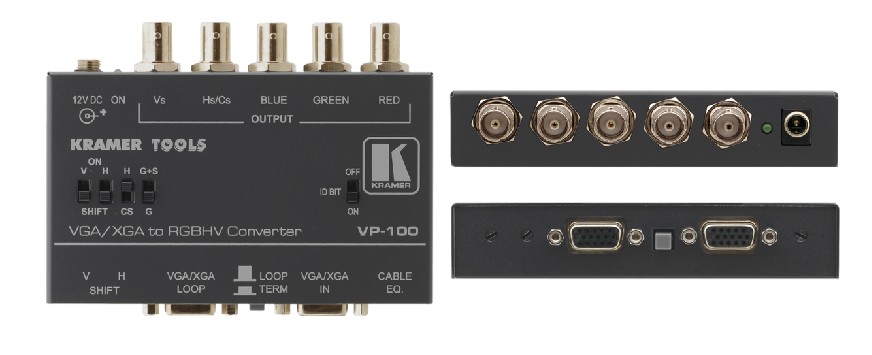

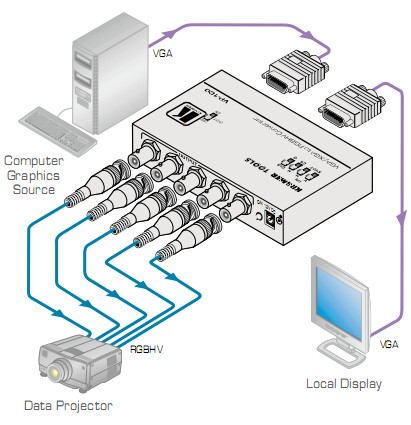

VP-100是一款用于计算机图像视频信号的高性能格式转换器。它将
计算机图像视频的15针VGA接口转换成RGBS,RGSB,或RGBHV视
频信号的BNC接口。
技术参数:
输入: 环回模拟红、绿、蓝色信号:
0.7Vpp/75Ω, H与V同步, TTL 电平,15-pin HD (F) 接头.
输出: 1 模拟以红,绿(带有或不带复合同步), 蓝信号: 0.7 Vpp/75Ω; H与
V 同步: TTL电平 (Hi-Z 负载)或模拟电平(75Ω 负载) ,BNC接头;
复合同步: TTL电平(Hi-Z 负载)
或模拟电平 (75Ω 负载).
视频带宽(-3dB): 350MHz.
微分增益 0.07%.
微分相位: 0.03Deg.
K-系数: 0.05%.
视频信噪比: 71dB.
控制: 电缆均衡, H 与 V 同步偏移, G/同步绿开关, Hs/Cs 开关, ID 比
特开关,输入端口开关
均衡控制: 0到 +9.7dB @5MHz.
电源: 12V DC, 60mA.
尺寸: 12cm x 7.5cm x 2.5 cm (4.7” x 2.95” x 0.98”)
W, D, H.
重量: 约0.3kg (0.67lbs) .
附件: 电源,安装支架
备选件 RK-3T 19”机箱适配件.
