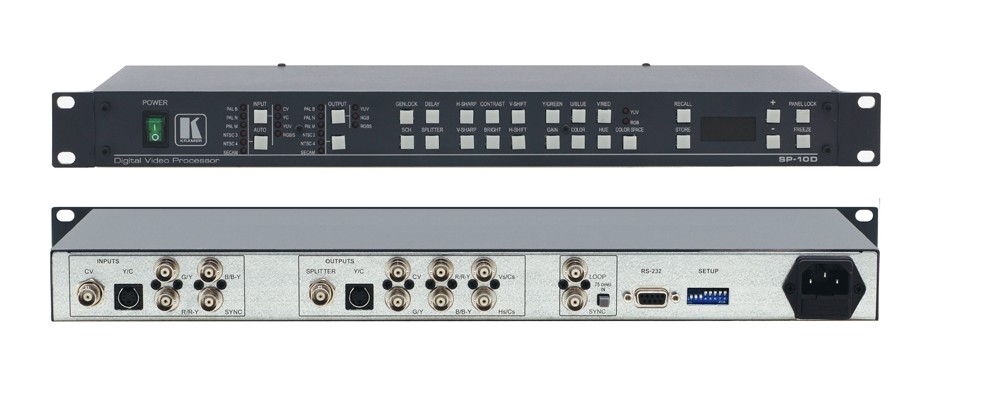

SP-10D是一款用于复合视频，S-视频（Y/C）和RGB/分
量视频（YUV或RGBS）视频信号的广播级质量视频处
理 器。它可以作为处理放大，时基校正器,格式转换器
及标准转换器使用。通过屏幕分割，能同时观看其原始
的和处理过的图像。 |
特 点
带宽 ● - 5MHz（-0.5dB）
多格式能力 ● - 选取的输入可同时作为复合视频，S-视频和
分量视频（YUV或RGBS）输出
多标准 ● - NTSC 3.58/4.43,PAL-B/D/G/H/I/M/N和SECAM
标准转换 ● - 装置将任何输入视频标准转换成任何其它标准
（NTSC 3.58/4.43,PAL-B/D/G/H/I/M/N和SECAM）
ProcAmp特性 ● - 对比度，亮度，彩色，色调，H/V锐度，
电平、增益（R,G,B,R-Y,与B-Y）
内置时基校正器 ●
屏幕分割器特性 ● - 在同一屏幕上显示原来的视频和处理过
的视频
时基控制 ● - 视频延迟，H/V延迟，与SCH相位 |
切换同步选项 ● - 分量同外部参考信号，或内部锁相同步信
号发生器
环回同步输入 ●
可选的同步信号端口 ●
10-比特数字处理 ●
多存储单元 ● - 储存15多种切换作为预设（保留条款）
灵活的控制选项 ● - 前面板和RS-232
前面板锁定 ●
全球通用电源 ● - 100-240VAC
标准19”机箱安装尺寸 ● - 1U |
 |
技术参数：
输入： 1复合视频: 1Vpp/75Ω,BNC接头;
1 YC: 1Vpp/75Ω (Y),
0.3Vpp/75Ω ,4-pin 接头; 1分量: Y/R-Y/B-Y
(1Vpp/0.7Vpp/0.7Vpp)/75Ω (或 RGB/S) , BNC接
头; 1 SYNC (同步锁相): 环回75Ω/Hi-Z , BNC
接头.
输出： 1复合视频:
1Vpp/75Ω,BNC接头;
1 YC: 1Vpp/75Ω (Y), 0.3Vpp/75Ω,4-pin 接头; 1
分量: Y/R-Y/B-Y (1Vpp/0.7Vpp/0.7Vpp)/75Ω (
或 RGB/S)
,BNC接头.
视频标准： PAL-B/D/G/H/I/M/N, NTSC-3.58/4.43,
SECAM.
数字解析： 10 比特.
带宽： 5MHz (-0.5dB).
微分增益： 1%.
微分相位： 1Deg.
K-系数： 0.4%.
信噪比： 60dB.
亮度非线性： 1%.
色度/亮度延迟： <15毫微秒.
存储： 非易失存储用于存储16种设置
控制： 前面板和RS-232: 对比度，色调, 视频增益，H/
V锐度，SCH相位，延迟，H/V 偏移, R, G, B,
R-Y, B-Y 电平，屏幕分隔（处理到旁路），稳
定，面板锁定.
电源： 通用, 100-240V AC, 50/60Hz, 27VA.
尺寸： 19” x 7” x 1UW, D, H, 机箱安装
重量： 约2.6kg (5.7lbs).
附件： 电源线，适配器 |
|
