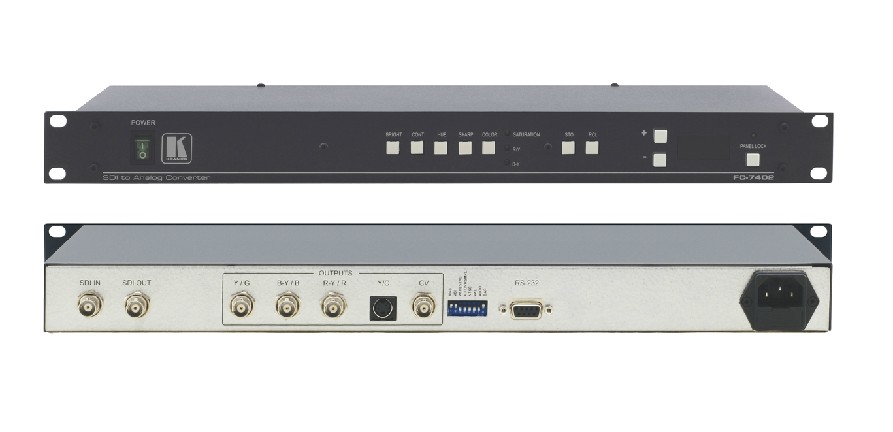

FC-7402

特　点
带宽    ● - 5.5MHz（-3dB）
多标准   ●   - PAL（B/D/G/H/I/组合-N），SECAM,NTSC（3.58
、4.43）
NTSC解码选项    ● - 带或不带7.5IRE设定（消隐）
ProcAmp控制    ● - 亮度，对比度颜色（饱和度），锐度和色
调（仅对NTSC）
色彩间隔   ● - RGB与YUV（可选）
控制   ● - 前面板，RS-232(基于 Windows®-based软件）
解析度    ● - 10比特
非易失存储   ●
彩条发生器    ● - 内置彩条发生器，带有参数SDI输入的时基
环回输入    ● - 时钟再生和均衡
前面板锁定   ●
标准19”机箱固定尺寸    ● - 1U。

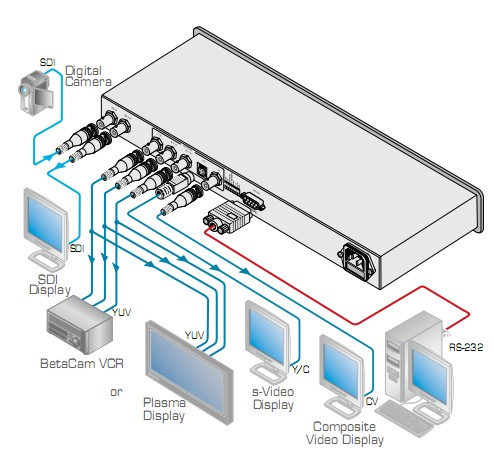

FC-7402是一款用于SDI（PMPTE 259M）信号的格式转换器。他将一
路SDI视频信号转换成复合视频，S-视频（Y/C）和RGB/分量（RGsB
或YUV) 视频。

技术参数：
输入： 1 SDI: SMPTE 259M, ITU-R BT.601
(CCIR-601), 75Ω,BNC接头.
输出： 1复合视频: 1Vpp/75Ω ， BNC接头;
1 YC: 1Vpp/75Ω (亮度) , 0.3Vpp/75Ω (色度) , 4-pin 接头;
1分量: RGB/Y , R-Y , B-Y
(1V , 0.7V , 0.7V/75Ω) ,BNC接头; 1 SDI (时钟再生) : SMPTE
259M, ITU-R BT .601 (CCIR-601) 75Ω ,BNC接头.
解析度： 10-比特.
带宽 (-3dB): 5.7MHz.
非线性： +/-1.0%.
微分增益： 0.11% (NTSC).
微分相位： 0.33Deg (NTSC).
K-系数： 0.3%.
信噪比： 67dB 无负载
YC延迟： <20毫微秒.
均衡： >125米，用 8281电缆.
控制： RS-232 和前面板：亮度，对比度，色彩（饱和度和U,
V分离) , 色调和锐度；前面板锁定
电源： 230V AC, 50/60Hz, (115V AC, USA) 13.8VA.
尺寸： 19” x 7” x 1UW, D, H,机箱安装.
重量：约2.6kg (5.7lbs) .
附件：电源线
