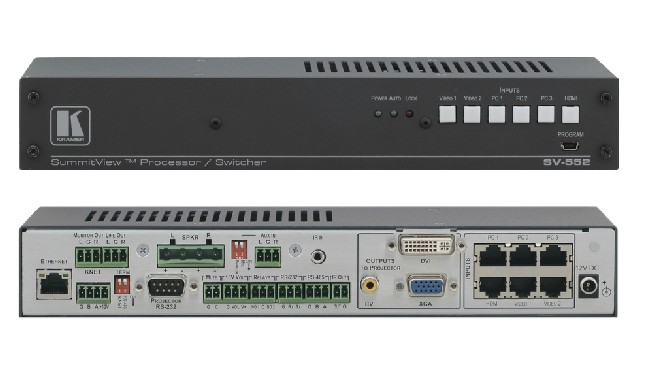

SV-552

SummitView™ SV-552 处理器/切换器是音频和视频信号分配和
房间控制系统的核心。从一个或多个墙插房间控制器，SV-552
以原信号格式将多个达6个音频和视频信号源切换到一个大屏
幕显示器上，放大音频信号到一对扬声器上，并控制房间里的
设备，如照明和屏幕。

● 视频输入 - 6 RJ-45 从 6 个墙插经由 CAT 5: 3 计算机图像视频，2 复合与 1 DVI/HDMI
● 视频输出 - 15-pin HD (对计算机图像视频), RCA (对复合视频) 与 DVI/HDMI 带嵌入音频
● 音频输入 - 非平衡立体声音频 (从复合计算机图像视频和从 DVI 与 HDMI 墙插输
入模件来的嵌入式音频)
● AUX 音频输入 - 混合一路额外的音频信号源 (线路或麦克风)。仿真电源(如需要)
● 音频输出 - 1 立体声扬声器，1 监视器, 1 线路与 1 嵌入音频，在 DVI 输出上仅
对 HDMI 信号
● 解嵌 HDMI & DVI音频
● 灵活的控制选项 - 经过K-NET™ 通道的SummitView™ 控制器。还支持: 以太
网，10V 音量控制和前面板切换
● K-NET™ 控制通道 - 通过一单个电缆向墙插控制器提供电源和控制数据
● 电源 Connect™ 系统 - 通过CAT 5 电缆，SV-552 向墙插输入组件提供电源
● 控制端口 - 控制 AV设备，采用 2 RS-232, 1 RS-485, 1IR, 2 继电器以及太网端口
● 克莱默现场控制 Site-CTRL™ 兼容 - 使用克莱默 Site-CTRL 软件通过以太网端
口来实现网络远程控制和管理远程音量控制 - 从 RC-63 或其他兼容的控制器调
节音量 (线路或扬声器)
● 内部时钟 - 重现任务时间表，为经济运行而设定系统关闭定时器，和其他
● USB 端口 - 用编程
● 安装选项 - RK-551 19” 机箱安装适配件，或在天花板安装投影仪的 SV-1 安装固定件
特点

技术参数
输入: 6 CAT 5 ， RJ-45 接头
1 AUX 立体声， 3-pin 接线端子
2 CV 视频, 3 PC (XGA)
1 HDMI/DVI.
输出: 1 扬声器立体声， 4-pin 接线端子
1 投影仪 (XGA) ， 15-pin HD 计算机图像视频接头
1 复合视频， RCA 接头
10kΩ 音量
2 继电器，接线端子 (36V AC 或 DC, 2A, 60V
AC 最大无电感负载), RS-232, 和 RS-485， 3-pin
接线端子
IR OUT， 2-pin 接线端子
1 DVI 输出，带嵌入音频
1 线路输出， 1监视器输出用于音频
最大输出电平: 视频: CV 和 Y/C: 3.3Vpp
XGA 和 Y, Pb, Pr 1.4 到 2Vpp
音频: 2x10W 4Ω 扬声器
带宽 (-3dB): 视频: CV AND Y/C: 85MHz
XGA 和 Y, Pb, Pr 135MHz
音频: 20Hz 到 20kHz
微分增益: 0.5%
微分相位: 0.2Deg
K-系统: 0.4%
信噪比: 视频: 62dB; 音频: 60dB.
控制: IR, RS-232, RS-485, 以太网, K-NET
耦合: 视频: DC; 音频: 输入: AC; 输出: DC.
音频 THD + 噪声: 0.7%
音频二次谐波: 0.2%
电源: 12V DC, 5A 台式电源适配器
尺寸: 27.78cm x 7.65cm x 4.36cm
(10.94” x 3.01” 1.72”) W, D, H.
重量: 0.65kg (1.43lbs) 大约
备件选: 电源，一对可分离机箱支架和搁板， RK-551 (
用于在 19”机箱内安装，但与在 SV-1内安装
方向相对)
