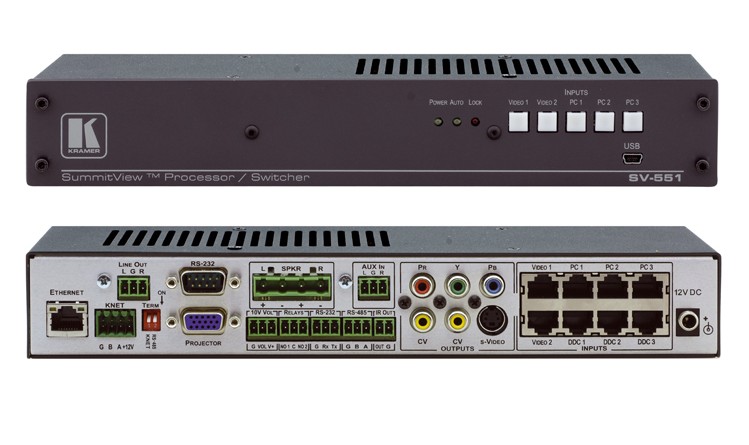

SummitView™ SV-551 处理器/切换器是用于音频和视频信号分配
和房间控制系统的核心。从一个或多个墙插房间控制器，SV-551
以原信号格式将多达5个音频和视频信号源切换到一个大屏幕的
显示器上，放大音频信号到一对扬声器上，并控制房间里设备，
如照明和屏幕 。 |
● 视频输入 - 总共5 路，通过CAT 5来自5个墙插的 8 RJ-45 ， 3 计算机图像或分量
视频，3 DDC 和 2 复合或 s-视频
● 视频输出 - 15-pin HD (计算机图像视频), 3 RCAs (分量视频), 2 RCAs ( 2 复合视
频) 和 4-pin (用于 s-视频)
● 音频 - S/PDIF 或非平衡立体声音频 (来自墙插输入模件) 输出到 (带备选的音调控
制) 平衡放大立体声音频扬声器输出以及一音频线路输出，音频采用接线端子连接
● AUX 音频输入 - 在线路电平上混入额外的音频源，如麦克风
● 音频输出 - 1 立体声扬声器和 1 监视器
● 灵活的控制选项 - SummitView™ 控制器 (RC-62 & RC-63) 通过 K-NET™ 通道，
还支持: 以太网，10V 音量控制和前面板切换
● K-NET™ 控制通道 - 通过一单个电缆向墙插控制器提供电源和控制数据
● 电源连接系统 - SV-551 通过 CAT 5 电缆向墙插输入装置提供电源
● 控制端口 - 通过 2 RS-232, 1 RS-485, 1 IR, 2 继电器和以太端口控制 AV 设备
● 克莱默现场控制 Site-CTRL™ 兼容 - 使用克莱默 Site-CTRL 软件通过以太网端
口来实现网络远程控制和管理
● 远程音量控制 - 从 RC-63 或其他兼容的控制器调节音量（线路与扬声器 ）
● 内部时钟 - 重现任务时刻，为经济运行而设定系统关闭定时器，和其他
● 1 USB - 用于编程
● 安装选项 - RK-551 19” 机智箱配件，或安装在 SV-1 内的，用于天花板固定投
影仪的固定件
特点 |
 |
技术参数
输入: 1 AUX 立体声， 3-pin 接线端子
2 视频 (CV and Y/C); 3 PC (XGA and Y, Pb, Pr);
3 DDC (外部显示) RJ-45 接头
输出: 1 扬声器立体声， 4-pin 接线端子
1 投影仪 (XGA),15-pin HD 计算机图像视频接头
1 Y, Pb, Pr 3,RCA 接头
2 复合视频， RCA 接头
1S-视频， 4-pin 接头， 3 DDC (双向的输入输出， 按
要求) RJ-45 接头； 10V 音量
2 继电器， 接线端子 (36V AC 或 DC, 2A, 60V AC
最大， 无电感负载), RS-232,和 RS-485,3-pin 接线
端子； IR OUT,2-pin 接线端子
最大输出电平: 视频: CV 和 Y/C: 3.3Vpp; XGA 和 Y, Pb, Pr 1.4
到 2Vpp; 音频: 2x10W 4Ω 扬声器
带宽 (-3dB): 视频: CV 和 Y/C: 85MHz, XGA 和 Y, Pb, Pr
135MHz; 音频: 20Hz到 20kHz
微分增益: 0.5%
微分相位: 0.2Deg
K-系数: 0.4%
信噪比: 视频: 62dB; 音频: 60dB
控制: IR, RS-232, RS-485, 以太网, K-NET
耦合: 视频: DC; 音频: 输入: AC; 输出: DC.
音频 THD + 噪音: 0.7%
音频二次谐波: 0.2%
电源: 12V DC, 5A 台式电源适配件
尺寸: 27.78cm x 7.65cm x 4.36cm
(10.94” x 3.01” 1.72”) W, D, H
重量: 0.65kg (1.43lbs) 大约
备选件: 电源支持， 一对可分离机架安装件和架
子， RK-551(在19”机箱内， 安装在SV-1内部) |
|
