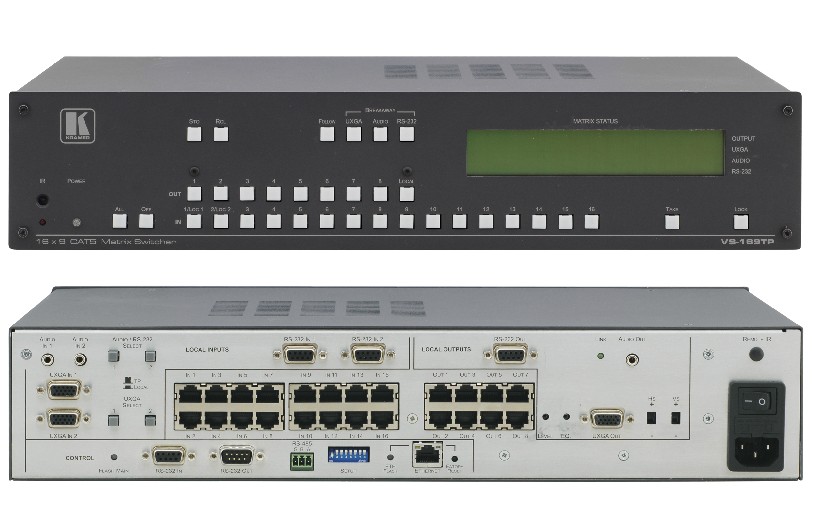

VS-169TP

特点
输入   ●   - 16 远程CAT 5, 2 本机内置 CAT 5, 2 非平衡立体声音
频，2 UXGA, 2 RS-232. 输入1和2可以输入一种双绞线信号
或本机输入信号；
输出   ●   - 8 远程CAT 5; 15-pin HD接头之一为本机输出，立体
声音频和RS-232；
宽广的兼容性   ●   - 同大多数克莱默模拟双绞线发送器/收发
器兼容；
HDTV 兼容；   ●
跟随或关断切换   ●   - 对所有本机视频，音频，RS-232信
号；
广播级品质立体声音频   ●   - 48kHz/24-bit 模拟/数字转换；
指示器   ●   - 4线LCD显示，用于视频，音频或RS-232的识别
路由指示；
灵活的控制选项   ●   - RS-232(带有K-Ronter
TM
Windows
R
-based
克莱默软件)，RS-485，以太网和IR远程（包括）；
多存储单元   ●   - 储存多项预设的切换，以备需用时调用和
执行；
全球通用电源   ●   - 100-240V AC.
标准19＂机箱安装尺寸（Cobra-MX-1616）   ●   - 2U，包括机
箱支架。

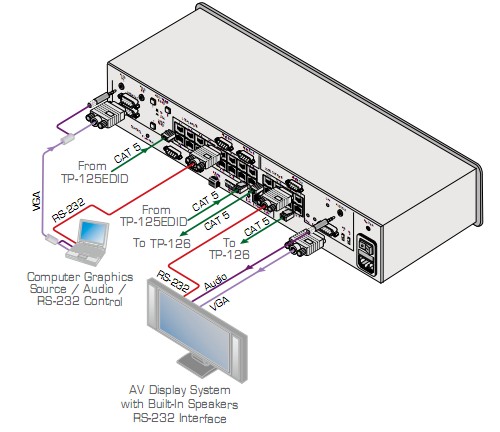

VS-169TP 是一款用于分辨率达到WUXGA/1080P视频信号，模拟立体
声，S/PDIF音频和双向RS-232信号的高性能双绞线矩阵切换器。它可
同时路由任一路输入到任一或全部的输出上。

技术参数
信号输入： 16 CAT 5 远程发送器，RJ-45 接头；
2 本机RGBHV UXGA，15-pin HD 接头；
2路非平衡立体声音频，3.5mm迷你
插座；
2 本机RS-232控制器，9-pin D-sub 接头；
信号输出： 8 CAT 5 远程收发器，RJ-45接头；
1 本机 RGBHV UXGA，15-pin HD接头；
1路非平衡立体声音频，3.5mm迷你
插座；
1 本机 RS-232 控制器，9-pin D-Sub
接头；
控制输入/输出： 1 RS-232输入，9-pin D-sub接头；
1 RS-232输出，9-pin D-sub接头；
1 RS-485 输入/输出3-pin可分离接线
端子；
1 以太网输入/输出，RJ-45接头；
分辨率（视频）：达到 WUXGA; HD 兼容.
取样频率（音频）： 24bit, 48kHz.
波特率（RS-232）：达19200.
控制（本机视频输出）：均衡: 0到+33dB@50MHz;
电平: -7.5dB到+4.4dB; H和V极性.
信噪比（音频）： >80dB.
THD+N（音频）： < 0.03%.
电源： 100-240V AC, 50/60Hz, 36VA.
尺寸： 19＂×7＂×2U W.D.H.机箱安装.
重量：约3.8kg (8.4 lbs) .
附件：电源线，Windows
R
-based控制软件，远
程控制发送器，机箱支架。
