VP-8x8AK

特点
高带宽   ●   - 360MHz (-3dB)；
HDTV 兼容；   ●
克莱默 Kr-isp   ●
R
先进同步处理 - 通过恢复同步信号波形，保
证与大多数计算机兼容（即使同步电平较低）；
多存储单元   ●   - 储存多项预设切换设置，以备需用时调用
和执行；
Take 按钮   ●   - 瞬间执行多项切换；
自动输入信号检测报告   ●   - 当装置在一路输入中检测到视频
信号，前面板上当路输入指示按钮就会亮起；
延迟切换（Switching   ● TM）模式 - 通过设定从0到3.5秒的切换
过渡时间，实现对无同步锁相信号源的无干扰切换；
DC耦合各路输入和输出；   ●
前面板锁定；   ●
音频电平控制   ●   - 每路输入和输出；
灵活的控制选项   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based软件），RS-485，以太网和IR远程（包括），内嵌
Web管理网页；
全球通用电源   ●   - 100-240V AC；
标准19＂机箱安装尺寸   ●   - 2U，机箱支架包括。

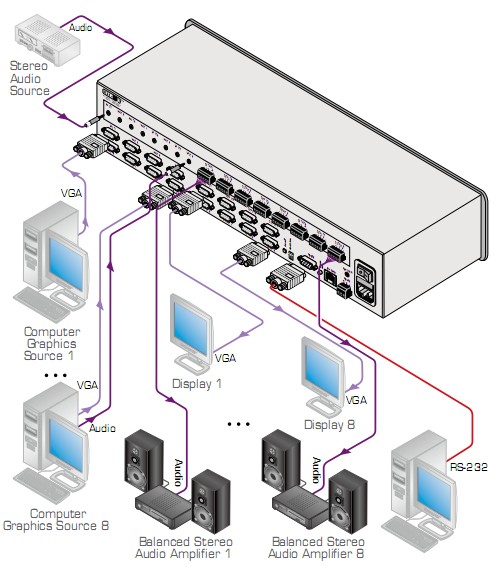

VP-8×8AK 是一款用于分辨率超过UXGA计算机图像视频信号和非平
衡立体声音频信号的高性能矩阵切换器。它可将路由输入和输出的任
意组合，并将音频转换成平衡立体声音频输出。

技术参数
输入： 8路XGA，15-pin HD接头；
（通过VGA接口达到UXGA分辨率）；
8路非平衡立体声音频，3.5mm迷你插座；
输出： 8路VGA，15-pin HD接头；
（通过VGA接口达到UXGA分辨率）；
8路平衡立体声音频，接线端子；
最大输出电平：视频: 2.3Vpp; 音频: 3.2dBu.
带宽 (-3dB)：视频: 360MHz; 音频: 22kHz.
微分增益： 0.05%.
微分相位： 0.05Deg.
K-系数： <0.05%.
信噪比：视频: 66dB @5MHz; 音频: 82dB.
串扰(all hostile)：视频: -52dB, 5MHz;
音频: 平衡: <-70dB @20kHz.
控制：输入/输出选择按钮，全部，关断，视频，音
频，AFV，存储，恢复，读取音频电平，锁
定按钮，RS-232，RS-485，以太网控制，输入
和输出电平控制，红外；
耦合：视频: DC; 音频: AC.
音频THD+噪音： 0.24%.
音频二次谐波： 0.002%.
电源： 100-240V AC, 19VA.
尺寸： 19＂×7＂×2U W.D.H.机箱安装.
重量：约3.8kg (8.4 lbs) .
附件：电源线，Windows
R
-based控制软件，外部远程
IR收发器电缆，机箱支架。
