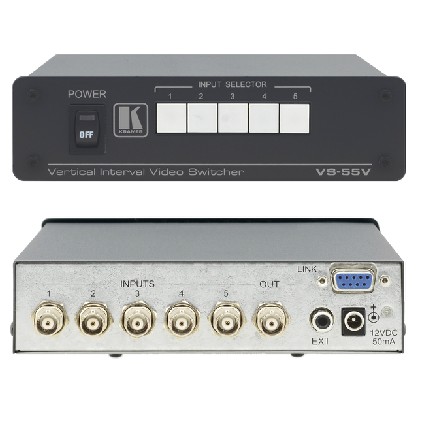

VS-55V

特点
带宽   ●   -  150MHz (-3dB);
场间切换;   ●
控制   ●   - 前面板和触点闭合(通过连接接头);
桌面型尺寸   ●   -  紧凑的尺寸。采用备选的RK-1机箱适配件,可将2台装置
并排安装在一个1U的机箱内。

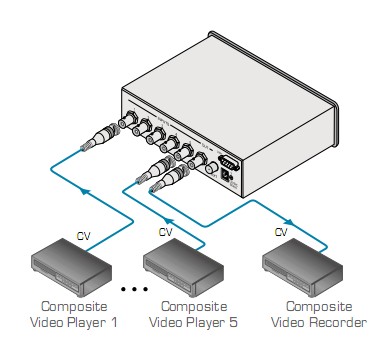

VS-55V 是一款用于复合视频信号的高性能切换器。场间切换提供对
经过同步锁相的信号源的无缝切换。
技术参数
输入: 5路复合/单分量视频 1Vpp/75Ω,BNC 接头;
输出: 1路复合/单分量视频 1Vpp/75Ω,BNC接头;
EXT接头(RCA),用于切换器扩展;
最大视频输出: 1.6Vpp/75Ω.
视频带宽(-3dB): 150MHz.
微分增益: 0.88%.
微分相位: 0.35Deg.
K-系数: <0.05%.
视频信噪比: 优于 73dB.
切换: 信号源1的场间间隔期切换;
非线性 0.3%.
串扰: <-45dB @5MHz.
控制: 5个前面板按钮,通过LINK接头的触点闭合
(9-pin D-Sub);
电源: 12V DC 100mA.
尺寸: 16.5cm×12cm×4.5cm
(6.5"×4.7"×1.8") W.D.H.
重量: 约0.66kg (1.46 lbs) .
附件: 电源.
备选件: RK-1 19"机箱适配件.
