VS-121HC

特点
高带宽   ●   - 350MHz（-3dB）（分量视频）；
HDTV 兼容；   ●
输入   ●   - 4路复合（RCA 接头）；4 s-视频（4-pin 接头），
及4 路分量视频（RCA接头）；
输出   ●   - 2路分量（RCA接头）；
格式转化   ●   - 转换复合视频和S-视频为分量视频并输出；
视频标准   ●   - NTSC3.58和NTSC4.43；PAL B, D, G, H, I, M, N;
以及SECAM. 不支持HD；
与VS-121HCA串接使用；   ●
控制   ●   - 前面板，RS-232 (Windows
R
-based 克莱默软件) &
RS-485, 以太网及IR远程控制；
标准19＂机箱安装尺寸   ●   - 1U，包括机箱支架。

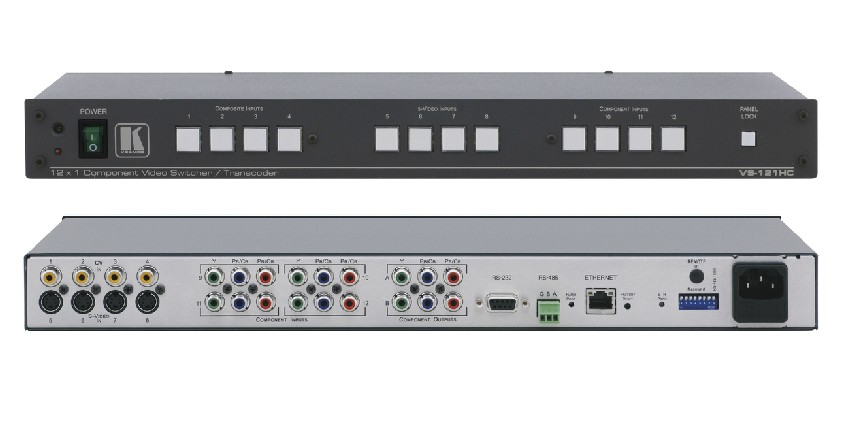

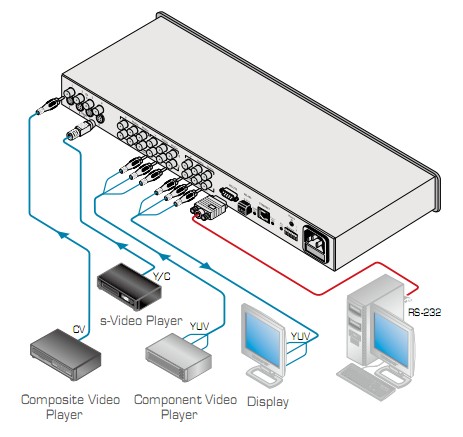

VS-121HC 是一款多格式切换器和转换器。它可将4路复合视频信号
之一，或4路S-视频信号之一，切换并转换成2路相同的分量视频输出
信号。它或可将4路分量视频输入信号之一切换到2路相同的分量视频
信号输出上。

技术参数
输入： 4路复合视频（1Vpp/75Ω），RCA接头；
4路S-视频1Vpp（Y），0.3Vpp (C)/
75Ω，4-pin接头；
4路分量视频（1Vpp/75Ω），RCA接头；
输出： 2路分量视频（1Vpp/75Ω），RCA接头；
最大输出电平：视频: 2.1Vpp,XGA:0.77Vpp;
音频: 27Vpp.
带宽 (-3dB): 视频: 350MHz(分量); 音频: 40kHz.
微分增益： <0.07%(分量).
微分相位： <0.05Deg(分量).
信噪比：视频: 75dB; 音频: 75dB/1Vpp.
控制： 12个选择按钮，锁定按钮，
RS-232，RS-485，以太网，IR
电源： 100-240V AC，50/60Hz,(115V AC
USA),7VA
尺寸： 19＂×7＂×1U W.D.H. 可机箱安装
重量：约2.6kg (5.7 lbs) 。
附件：电源线，适配器，机箱支架，RC-IR2远程
控制发送器，外接远程IR电缆WindowsR
-based 克莱默控制软件
