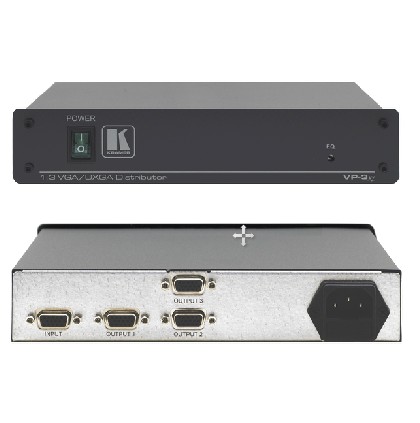

VP-3xl/VP-4xl/VP-5xl

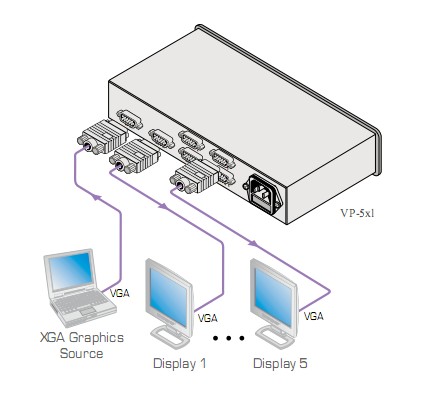

VP-3xl, VP-4xl 和 VP-5xl 是用于分辩率可超过UXGA的计算机图
像视频信号的高性能分配放大器。它们将1路输入，经校正缓冲
和隔离后，再分配到3个，4个或5个相同的输出上。
特点
● 高带宽 - 375MHz (-3dB)。
● 支持 HDTV。
● 均衡 (峰值) 控制。
● ID Bit 控制。
● 桌面型尺寸 - 紧凑的尺寸。采用备选 RK-1 机箱适配件，2个装
置可并排地安装于一个 1U 机箱内。

技术参数
输入: 1 VGA/UXGA 输入， 15-pin HD (F) 接头
输出: 3 (VP-3xl), 4 (VP-4xl), 5 (VP-5xl)
VGA/UXGA， 15-pin HD (F) 接头
最大输出电平: 1.9Vpp.
带宽 (-3dB): 375MHz.
微分增益: 0.12%.
微分相位: 0.28Deg.
K-系数: <0.05%.
信噪比: 73.7dB.
控制: 均衡: 0 到 6.6dB @50MHz.
耦合: DC.
电源: 100-240V AC, 50/60Hz, 4.3VA.
尺寸: 22cm x 18cm x 4.5cm (8.7” x 7” x 1.7”)
W, D, H, ( 19”的一半, 1U)
重量: 1.2kg (2.64lbs)
附件: 电源
备选件: RK-1 19” 机箱适配件
