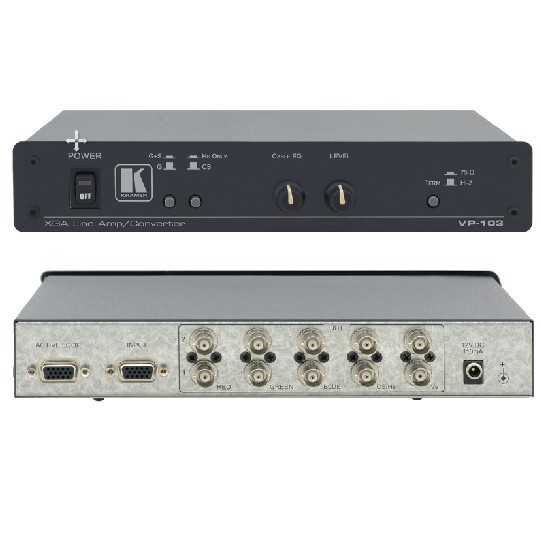

VP-103

特点
● 高带宽 - 315MHz (-3dB)。
● HDTV 支持。
● 双输出。
● 电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入阻抗可选择。
● 输出同步可选。
● 桌面型尺寸 - 紧凑的尺寸。采用备选的 RK-MEDN 适配件，装
置可安装在 1U 机箱内。

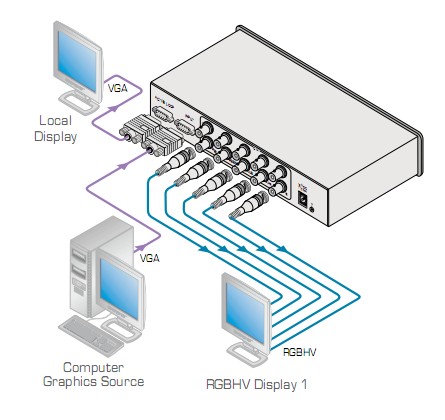

VP-103 是一款用于计算机图像视频信号的线路放大器和格式转
换器。它在一个 15-pin HD 接头上接受一计算机图像视频信号
并将该信号转换成 RGBS, RGsB, 或 RGBHV中的一种再送到两
个相同的输出上。

技术参数
输入: 环路模拟红，绿，蓝，信号: 0.7Vpp/75Ω,
H 和 V同步, TTL 电平， 15-pin HD (F) 接头
输出: 2 x 模拟红，绿(含复合同步或不含), 蓝信号:
0.7Vpp/75Ω, H 和 V 同步 -TTL 电平(Hi-Z
负载) 或模拟电平 (75Ω 负载) ， BNC接头；
复合同步: TTL 电平 (Hi-Z 负载) 或模拟电
平 (75Ω负载)
视频带宽 (-3dB): 315MHz.
微分增益: 0.47%.
微分相位 : 0.15Deg.
视频信噪比: 75dB.
控制: 复合同步或行同步输出，绿或绿 + 同步经由
前面板开关选择，电平控制: -1 到 +4.1dB, 均
衡控制: 0 到 +8.6dB @5.8MHz.
耦合： AC, 输入和输出，带输入保护电路
电源: 12V DC, 110mA.
尺寸: 24.5cm x 18 cm x 4.5 cm.
(9.6” x 7” x 1.8”) W, D, H.
重量: 约1.1kg (2.4lbs)
附件: 电源
备选件: RK-MEDN 19” 机箱适配件
