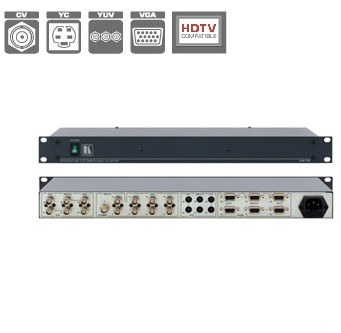

VP-72

特点
● 高带宽 (-3dB) - 复合: 500MHz; s-视频: (Y) 520MHz; YUV (Y)
470MHz; VGA: 485MHz。
● HDTV 分辩率。
● 分组式电平 (增益) 和均衡 (峰值) 控制。
● ID Bit控制。
● 标准 19” 机箱安装尺寸 - 1U。

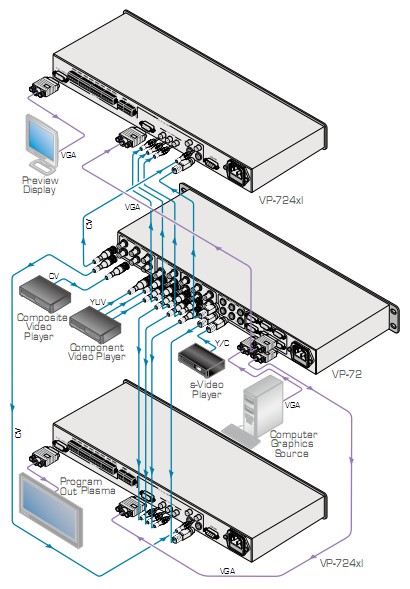

VP-72 是一款7路输入的多格式分配放大器，用于复合，S-视频，分量 (HDTV 或
SDTV), 以及分辩率超过UXGA的计算机图像视频信号。它是根据用户的反馈意
见设计并补充到克莱默 ProScale™ 数字信线器/切换器产品系列中。装置包括有
7个1:2分配放大器: 2路复合，2路S-视频(Y/C), 1路分量和2路计算机图像视频。

技术参数
输入： 2 CV， BNC 接头
2 Y/C， 4-pin 接头
1 YUV， BNC 接头
2 VGA/UXG， 15-pin HD (F) 接头
输出: 4 CV， BNC 接头
4 Y/C， 4-pin 接头
2 YUV， BNC 接头
4 VGA/UXGA， 15-pin HD (F) 接头
最大输出电平: 2.4Vpp/75Ω (CV); 2.5Vpp/75Ω (“Y” 通
道 Y/C); 2.3Vpp/75Ω (“Y” 通道 YUV);
2.5Vpp/75Ω (VGA) @100% 全白
带宽 (-3dB): 500MHz (CV); 520MHz (“Y” 通道 Y/C);
470MHz (“Y” 通道 YUV); 485MHz (VGA)
微分增益: 0.04%.
微分相位: 0.02Deg.
K-系数: 0.05%.
信噪比: 75dB.
串扰: -61dB.
控制: 增益和均衡控制，底面可修，所有视频组，图像输
入ID 位控制开关
耦合: DC;色度 (Y/C): AC.
电源: 100-240V AC, 3.5VA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.6kg (5.7lbs)
附件: 电源线
