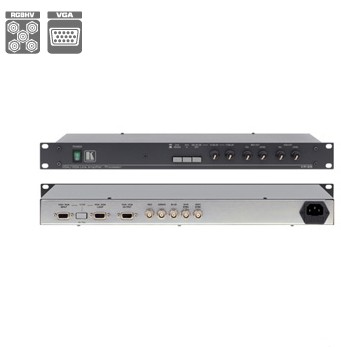

VP-22

特点
● 高带宽 - 350MHz (-3dB)。
● BNC 输出可选 - RGsB, RGBS, 或 RGBHV 格式。
● H和V 同步延时控制。
● 分组式电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入信号阻抗可选。
● 标准的 19” 机箱安装尺寸 - 1U。

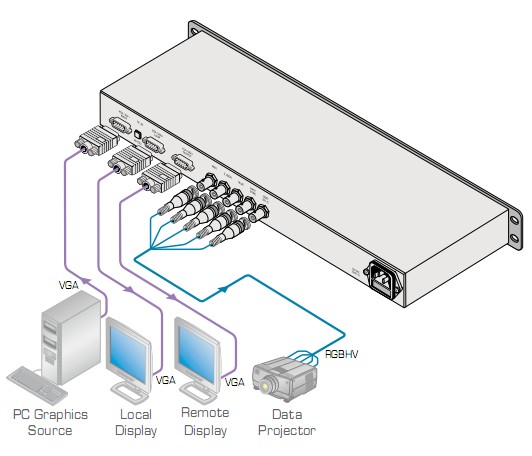

VP-22 是一款高性能的分辩率可超过UXGA的计算机图像视频处理器，线路和
分配放大器。它将1路输入，经校正缓冲和隔离，分配到1个15-pin HD接头和
一套 5 BNC输出接头。

技术参数
输入: 1 VGA/XGA 环路， 15-pin HD (F) 带阻抗
选择开关
输出: 1 VGA/XGA， 15-pin HD (F) 接头，模拟红，
绿 (带或不带同步), 蓝信号， 0.7Vpp/75Ω,
H (或复合同步) 同步或V同步， TTL 电平，
BNC 接头
视频带宽 (-3dB): 350MHz.
微分增益: 0.05%.
微分相位: 0.05Deg.
K-系数: 0.05% (均衡，断开)
信噪比: 76dB.
控制: 输出线缆均衡可达 +8dB，电平控制可达
+6dB，行场延迟控制， H+V 同步和同步在
绿前面板开关选择
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.4kg (5.3lbs)
附件: 电源线
