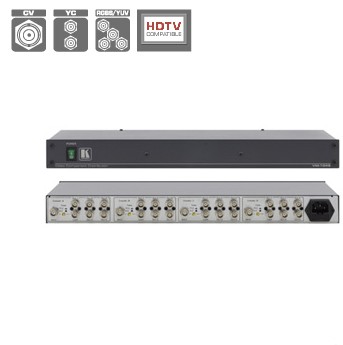

VM-1045

特点
● 高带宽 - 415MHz (-3dB)。
● HDTV 兼容。
● 环路输入 - 每一通道。
● 输入信号阻抗可选 - 每一通道。
● 电平 (增益) 和均衡 (峰值) 控制 - 每一通道。
● 全球通用电源 - 100-240V AC。
● 标准的 19”机箱安装尺寸 - 1U 包括机箱支架。

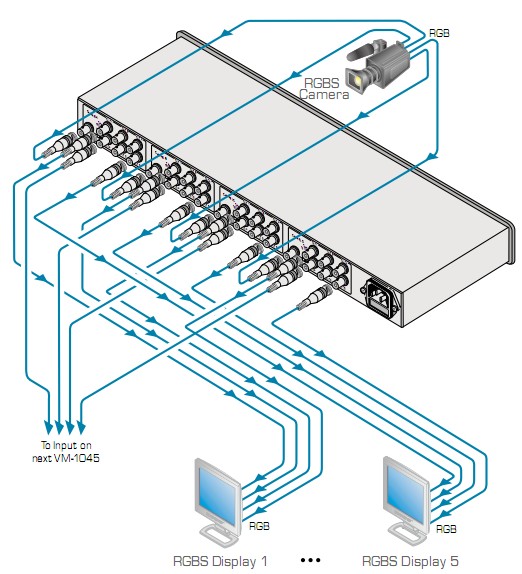

VM-1045 是一款用于分量视频信号的高性能分配放大器。它可以配置成四个 1:5
复合视频，二个 1:5s-视频 (Y/C），或一个1：5分量视频 (RGB/S) 分配放大器。

技术参数
输入: 4x1 路视频输入， 1Vpp/75Ω 带环路的 BNC
接头
输出: 4x5 路视频输出， 1Vpp/75Ω， BNC接头
最大输出电平: 2.7Vpp.
带宽 (-3dB): 415MHz.
微分增益: 0.03%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 73dB, 5MHz.
串扰(all hostile): -58dB.
控制: 电平: –2dB 到 +6.1dB; 均衡: 0dB 到 9dB
@50MHz.
耦合: DC.
电源: 100-240V AC, 50/60Hz, 2VA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.6kg (5.7lbs)
附件: 电源线，机箱支架
