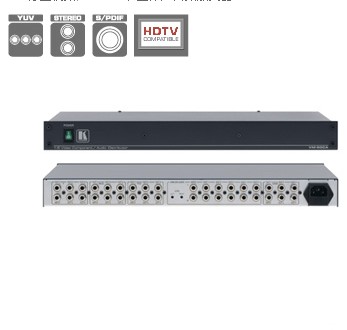

VM-50CA

特点
● 带宽 - 400MHz (-3dB)。
● HDTV 兼容。
● 电平 (增益) 和均衡 (峰值) 控制 - 对分量 /HDTV 视频信号 (Y,
Pb, Pr) 中的每一路进行单独的控制。
● 电平(增益)控制 - 左和右，非平衡立体声音频。
● 标准 19” 机箱安装尺寸 - 1U，包括安装支架。

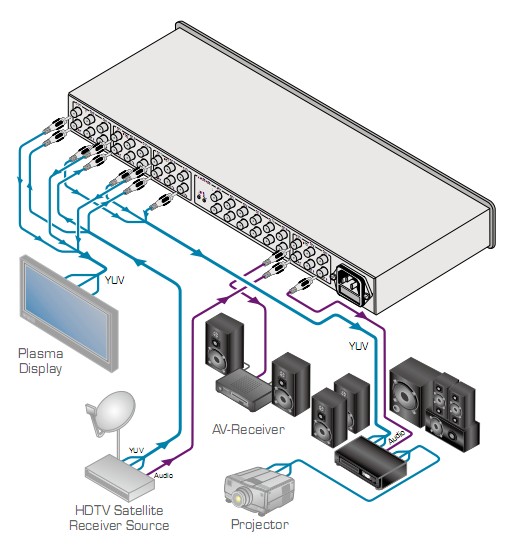

VM-50CA 是一款高性能的分配放大器，用于分量视频 (YUV), S/PDIF 和非平
衡立体声音频信号。它将每种信号的一路输入，经校正缓冲和隔离，分配到5
路相同输出上。

技术参数
输入: 5 路分量视频 (Y, Pb/Cb, Pr/Cr) 1Vpp/0.7Vpp,
75Ω， 15个 RCA 接头
5 路数字音频 (S/PDIF)， 5 RCA 接头
5 路非平衡立体声音频 150Ω, 4dBu， 10 RCA
接头
输出: 5 路分量视频 (Y, Pb/Cb, Pr/Cr) 1Vpp/0.7Vpp,
75Ω， 15 RCA 接头
5 路数字音频 (S/PDIF)， 5 RCA 接头
5 路非平衡立体声音频 150Ω, 4dBu ， 10 RCA 接头
最大输出电平: 视频: 2.3Vpp; 音频: 1.8Vpp (S/PDIF); 22dBu (模拟)
带宽 (-3dB): 视频: 400MHz, 全负载; 音频: 350MHz (S/PDIF);
40kHz (模拟)
微分增益: 0.08%.
微分相位: 0.05Deg.
K-系数: <0.05%.
信噪比: 视频: 76dB @5MHz;
音频: 90dB (模拟)
串扰(all hostile): 视频: -70dB @15kHz, 视频到音频
控制: Y, Pb, Pr 电平: –1.2dB 到 +6.6dB; 模拟音频电平:
-67dB 到 +6.3dB; 均衡 @50MHz: 0 到 +5.9dB.
耦合: 视频: DC; 音频: 模拟: 输入: AC;
输出: DC; S/PDIF: DC.
音频THD + 噪声: 0.015% (模拟) @1kHz.
音频二次谐波: 0.003% (模拟) @1kHz.
电源: 100-240V AC, 50/60Hz, 7VA.
尺寸: 19” x 7” x 1U W, D, H,可机架安装
重量: 约2.6kg (5.7lbs)
附件: 电源线, 安装支架
可选 (VM-30CA): RK-1 19” 机架适配器
