TP-573/TP-574

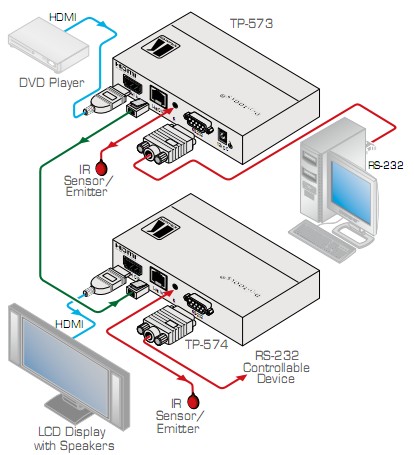

TP-573 和 TP-574 是用于 HDMI, 双向 RS-232 和红外信号的双绞线发送器和接
收器。TP-573 将输入信号转换成双绞线信号，而 TP-574 则将双绞线信号转换
回 HDMI, RS-232 和红外信号。

特点：
最大数据速率 - 1.65Gbps
HDTV 兼容
HDCP 符合
HDMI支持 - HDMI (V.1.4带深色, x.v.Color™, Lip同步, HDMI非压缩音频通道,
杜比真HD, DTS-HD)
EDID通过 - 将EDID/HDCP信号从信号源传递到显示设备。
3D 通过
双向RS-232和IR红外 - 38400 最大波特率
系统范围 - 90m (295ft)1080i,或达30m (98ft)1080p ，屏蔽BC-DGKat524电缆。90m
(295ft)1080i,或达70m (230ft)1080p，屏蔽BC-DGKat623电缆。100m (330ft)1080i，
或达90m (295ft)1080p，屏蔽BC-DGKat723电缆。
电缆 - 为使范围和性能最佳化，采用克莱默BC-DGKat524, BC-DGKat623 和BC-
DGKat723电缆。注意，传输范围取决于信号分辨率，图像卡以及所使用的显示设
备。使用非克莱默 CAT 5, CAT 6和CAT 7电缆也许达不到上述跨离。
电源连接™系统 - 单连接发送器就可为两台设备供电。
紧凑的 Digi TOOLS™ - 采用备选的 RK-3T 机箱适配件，可将 3 台装置并排地安
装于一个 1U 机箱内。

技术参数：

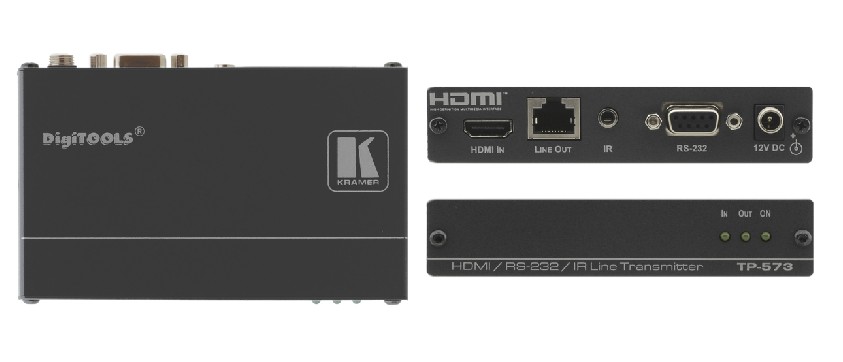

输入: 1 HDMI接头,
1 双向IR端口， 3.5mm 迷你插座,
1 双向RS-232端口， 9-pin D-sub 接头(TP-573);
1 CAT 5 IN ， RJ-45 接头(TP-574)
输出: 1 CAT 5 OUT， RJ-45 接头(TP-573);
1 HDMI接头,
1 双向IR端口， 3.5mm 迷你插座,
1 双向 RS-232 端口， 9-pin D-sub 接头(TP-574)
带宽: 支持带宽达1.65Gbps ，每一图像通道。
符合HDMI标准: 支持HDMI和 HDCP
电源: 12V DC, 510mA (TP-573), 12V DC来自TP-573 (TP-574)
尺寸: 12.1cm x 7.18cm x 2.42cm
(4.76” x 2.83” x 0.95”), W, D, H
重量: 0.3kg (0.67lbs) 大约
附件: 12V DC 电源
备选件: RK-3T 19”机箱固定, 克莱默远程外部接收器,克莱默bC-
DGKat524 (24 AWG) CAT 5 和bC-DGKat623 (23AWG) CAT 6
电缆
