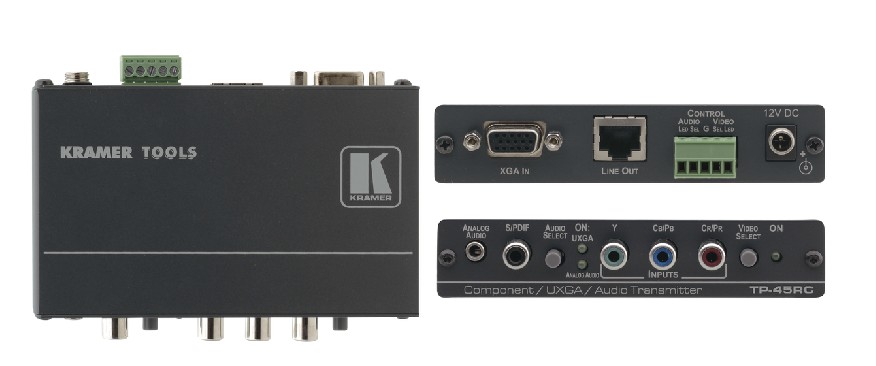

TP-45RC

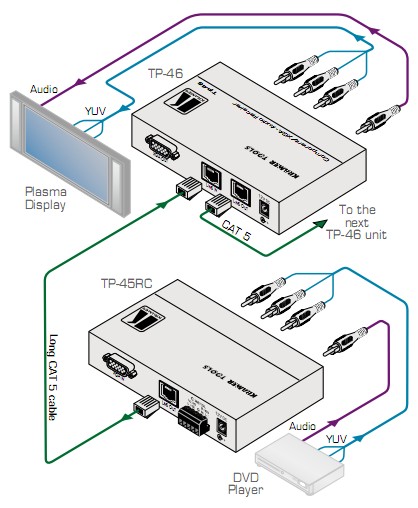

TP-45RC 是一款用于分量 (YUV) 或计算机图像视频，与非平衡立体声音频或
S/PDIF 音频信号的双绞线发送器。TP-45RC 发送器将音频和视频转换成双绞
线信号，以便传输到 TP-46 接收器。

特点：
HDTV 兼容
最高分辨率 - UXGA 与1080p
输入- 15-pin HD (计算机图像视频), 3 RCA (分量视频) 3.5mm (非平衡立体声音
频) 和1 RCA (S/PDIF)
控制 - 前面板(独立的音频和视频) 和触点闭合切换
同步极性设定- H和V切换，以便改善显示器与 CAT 5 输出的兼容性。
系统范围 - 达100m (320ft)，更远的距离是可能的，取决于分辨率和电缆。
电缆 - UTP (无屏蔽双绞线) 或STP (屏蔽双绞线) 如CAT 5。
电源连接系统 - 当传输距离在50m (150ft)之内，单个电源连接到发送器或接收
器，就可为二个设备同时供电。
紧凑的克莱默 TOOLS™ - 采用备选的 RK-3T 机箱适配件，可将 3 台装置并排
地安装于一个 1U 机箱内。

技术参数：
视频输入: 1 VGA/UXGA 1Vpp/75Ω， 15-pin HD 接头
1 分量 1Vpp/75Ω (Y,Pb,Pr)， 3 RCA 接头
视频输出： 1 CAT 5， RJ-45 接头 (视频/音频).
最大输出电平: VGA: 1.2Vpp， 75Ω, DC 耦合Y,Pb,Pr: 1.05Vpp
， 75Ω, AC 耦合
返回损失: -18dB
最大输出电平: VGA: 1.5Vpp， 75Ω, DC 耦合
Y,Pb,Pr: 1.25Vpp ， 75Ω, DC 耦合
视频分辨率: 达 UXGA; 1080p
信噪比: 61dB
K-系数: 0.2%
隔离(串扰): -43dB @5MHz
音频输入: 1 立体声模拟音频, 0dBu/50kΩ, 0.5V/75Ω,
， 3.5mm 迷你插座;
1 数字 S/PDIF 音频， RCA接头
最大音频输入
电平模拟: 4dBu/ 50kΩ, AC 耦合
最大音频输出
电平模拟: 4dBu /1kΩ, DC 耦合
音频带宽: 20Hz 到 20kHz, @0dBu
THD+噪音: 0.33% @0dBu @1kHz
取样率转换: 48kHz
分辨率转换: 24比特
电源: 12V DC, 140mA
尺寸: 12cm x 7.15cm x 2.76cm
(4.7” x 2.81” 1.09”) W, D, H
重量: 约0.3kg (0.67lbs)
附件: 电源
备选件: RK-3T 19” 机箱适配件
