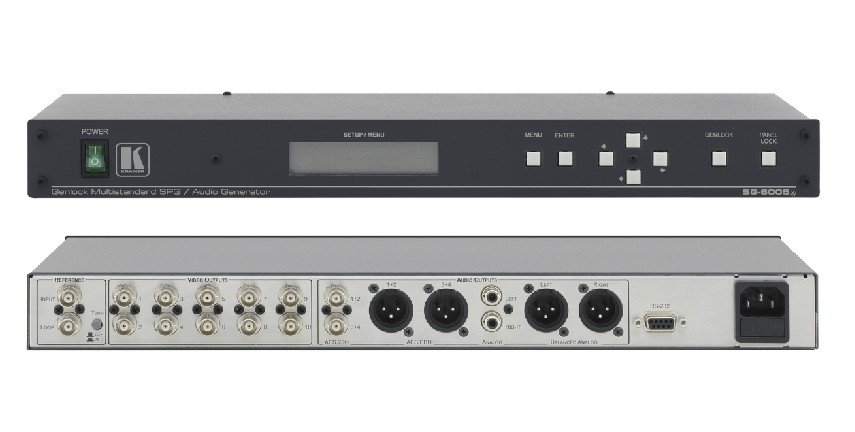

SG-6005xl

SG-6005x1 是一款复合视频和音频应用的广播及质量黑脉冲，彩条，同
步和音视发生器。设备在BNC接头上输出十路复合视频和两路AES-3id音
频信号，在两个RCA接头上输出一路非平衡立体声音频信号。设备可同
步锁相到一个外部视频信号系统。

特点
10 复合视频输出；
8 彩条图样；
特别稳定 - 1ppm 频率公差；
彩条或黑脉冲（输出可选）；
SCH/相位调节；
环回同步锁相输入 - 用于同步和色彩锁定；
可选的同步信号端口；
音频输出 - 平衡(2 XLR), 非平衡 (2 RCA), AES-3id (2 BNC)
与AES/EBU (2 XLR)；
频率和振幅调节；
控制 - 前面板与RS-232（包括克莱默 K-Router
TM Windows
R
软件）；
全球通用电源 - 100-240V AC；
标准19＂机箱安装尺寸 - 1U 包括机箱支架。

技术参数
输入： 1 REF（锁相）环回，1Vpp/75Ω，带一端口
开关的BNC接头。
输出： 10 复合视频，BNC接头，单个配置：黑脉
冲0.3Vpp/75Ω（同步）或 1Vpp/75Ω最大（
彩条）；
1 平衡立体声音频，2XLR接头，12dBu最
大；
1 非平衡立体声音频，2RCA接头，6dBu
最大；
2 AES/EBU 数字音频，XLR接头， 0dBFS
最大；2 AES-3id （75Ω）数字音频，BNC
接头，0dBFS 最大。
视频标准： PAL, NTSC.
彩条： 8 可选图样。
稳定性： 1ppm.
信噪比：视频：>73dB（黑脉冲）；
音频：>89dB.
数字化：视频：10 比特，27MHz;
音频：20 比特，48kHz.
控制：视频：黑脉冲或测试信号配置，音频：
频率出：10HZ到20KHZ；音频模拟范
围：31dBu；音频数字范围：31dBFS：每
通道可设置成静音；经前面板（OSD）和
SR-232控制；按钮用于同步锁相，面板锁
定，输入终端。
电源： 100-240V AC, 50/60Hz, 10VA.
尺寸： 19＂×7＂×1U W.D.H.机箱安装。
重量：约2.5kg (5.5lbs) 。
附件：电源线，适配器，机箱支架。
