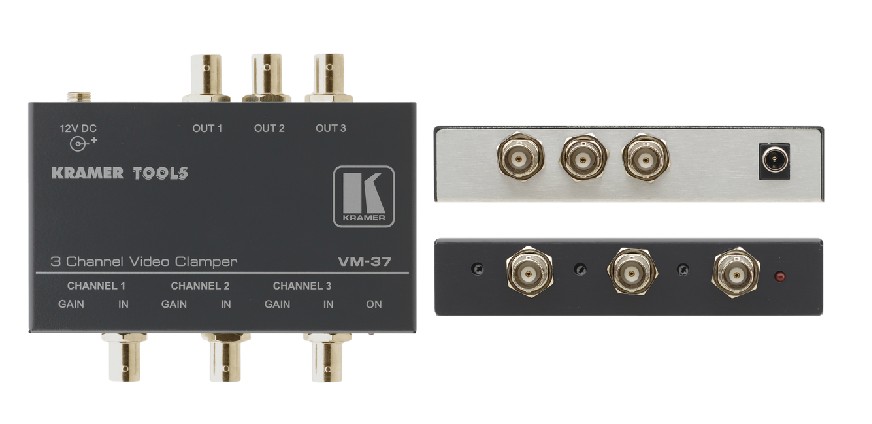

VM-37

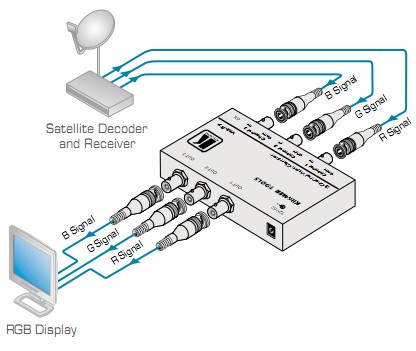

VM-37 是一款用于视频，S-视频（Y/C）和YUV/RGB信号源的3-通道
视频箱位器。许多视频卡，卫星解码器和接收器，以及其他的视频和
分量源会有DC偏移，为了正确地显示，这些偏移必须校正。

特点
高宽竟 - 475MHz (-3dB)；
恢复到正确的DC电平；
电平（增益）和均衡（峰值）控制；
去除DC偏移；
紧凑的克莱默TOOLS
TM - 采用备选的RK-3T机箱适配件，可将3台装置
并排地安装于一个IU机箱内。

技术参数
输入： 3BNC接头，1Vpp/75Ω；1RGB/分量视频（Y，B-Y和
R-Y），0.7Vpp/75Ω，BNC接头；
输出： 3BNC接头，1Vpp/75Ω；1RGB/分量视频（Y，B-Y和
R-Y），0.7Vpp/75Ω，BNC接头。
最大输出电平： 2.3Vpp
带宽（-3dB）： 430MHz.
微分相益： 0.35%
微分相位： 0.09Deg.
信噪比： <0.05%
串扰： 74dB.
控制： -61.8dB
耦合： -2.1dB到+6.0dB
电源： AC输入；DC（箱位）输出
12VDC，80mA.
尺寸： 12cm×7.5cm×2.5cm（4.7＂×2.95＂×0.98 ＂） W.D.H.
重量：约0.3kg (0.67 lbs)
附件：电源
备选件： RK-3T 19＂机箱适配件
