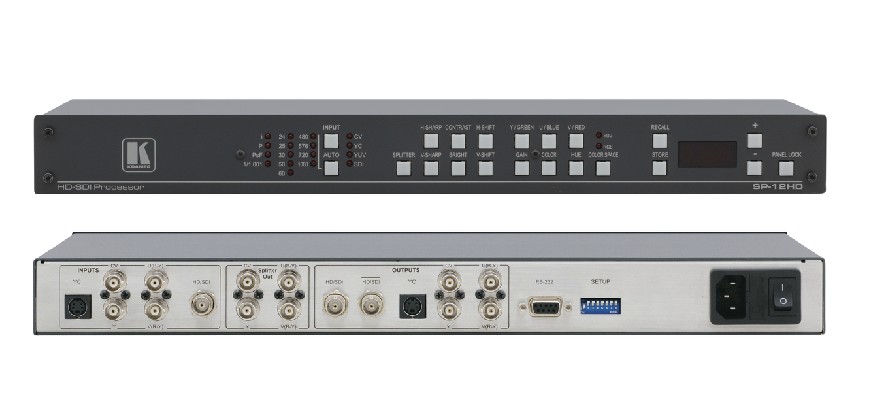

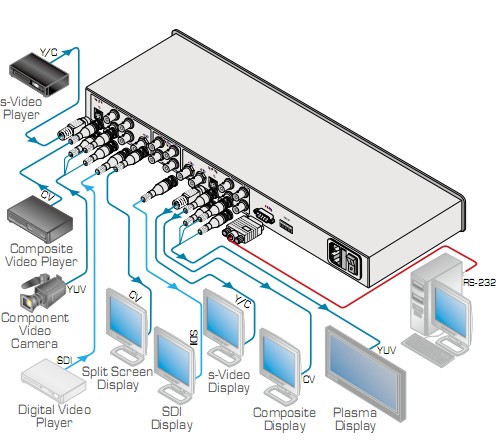

SP-12HD是一款用于复合视频，S-视频（Y/C），分量
视频（YUV）和HD-SDI视频信号的广播级质量视频处
理器。它可以作为处理放大, 时基校正器和格式转换器
使用。采用屏幕分割输出，能同时观看原始图像和处理
过图像。 |
特 点
带宽 ● - 0 . 5 d B到5MH z（S D T V ) ,到1 0MH z（E D T V），到
30MHz（HDTV）全负载
多格式能力 ● - 选定的输入可同时作为复合视频，S-视频，分量视频
（YUV或RGBS）和HD-SDI输出
ProcAmp控制 ● - 对比度，亮度，H/V锐度，电平/增益以及在YUV和
RGB色度空间的全范围色度控制
时基校正器 ●
屏幕分割器 ● - 在单一屏幕上以复合或YUV形式同时显示原始视频和处
理过的视频信号。
多标准 ● - NTSC（3.58，4.43）/PAL(B/M/N)与SECAM,DAI 音频-识别
的分量（480P/60,576P/50,720P/50,720P/60,1080P/24,1080P/25,1080P/30,
1080I/30,1080PSF/24,1080PSF25与1080PSF/30.
时基控制 ● - H和V色度延迟
解析度 ● - 10比特
多存储单元 ● - 作为预设，存储了16套多项切换
控制 ● - 前面板和RS-232
前面板锁定 ●
全球通用电源 ● - 100-240VAC
标准19”机箱安装尺寸 ● - 10，包括机箱支架 |
 |
技术参数：
输入： 1复合视频: 1Vpp/75Ω ,BNC接头;
1 Y/C: 1Vpp/75Ω (Y), 0.3Vpp/75Ω (C),4-pin 接头; 1分
量: Y/R-Y/B-Y
(1Vpp/0.7Vpp/0.7Vpp)/75Ω ,BNC接头; 1
SDI:SMPTE-259M, SMPTE-292M, SMPTE-344M,
ITU-R BT.601 ,BNC接头
输出： 1复合视频: 1Vpp/75Ω ,BNC接头;
1 Y/C: 1Vpp/75Ω(Y), 0.3Vpp/75Ω (C),4-pin 接头; 1分
量: Y/R-Y/B-Y
(1Vpp/0.7Vpp/0.7Vpp)/75Ω, BNC接头; 2 SDI:
SMPTE-259M, SMPTE-292M, SMPTE-344M, ITU-R
BT.601 , BNC接头.
带宽： 0.5dB到5MHz (SDTV), 到10MHz (EDTV), 到
30MHz (HDTV), 全负载.
信噪比： 60dB.
控制： 前面板RS-232: 对比度，亮度，视频增益
色彩，色调, H/V锐度, H/V 色度-亮度偏
移; R-Y, B-Y电平，屏幕分割器 (处理到旁
路)； 面板锁定. |
输入视频标准： CVBS (SDTV): PAL-B/D/G/H/I/M/N,
NTSC-3.58/4.43, SECAM; EDTV:480p/60, 576p/50;
HDTV:720p/50, 720p/59.94, 720p/60, 1080i/50,
1080i/59.94, 1080i/60, 1080p/23.98, 1080p/24,
1080p/25, 1080p/29.97, 1080p/30, 1080psf/23.98,
1080psf/24, 1080psf/25, 1080psf/29.97 and 1080psf/30.
输出视频标准： 与输入标准相同，除了以下例外：对 CVBS输
入信号，输出标准只能是PAL-B 或 NTSC-3.58
取决于输入的帧频；对于EDTV或 HDTV 输入
信号，无CVBS 输出信号.
数字分辨率： 10 比特.
亮度/非线性： 1%.
色度/亮度延迟： <15毫微秒.
电源： 通常是100-240V AC, 50/60Hz, 最大22VA .
尺寸： 19” x 7” x 1U W, D, H, 机箱安装.
重量： 约2.6kg (5.7lbs) .
附件： 电源线，适配器，机箱支架 |
|
