特 点
带宽 ● - 0.5dB到5MHz
基于信号标准的解码选项 ● - 解码525-线性号到NTSC 3.58
或NTSC4.43,以及解码625-线信号到PAL-B/M/N与CAM
环回模拟同步输入 ●
静帧 ●
控制选择 ● - 前面板，RS-232
可选的同步信号终端 ●
内置时基校正器 ● - 处理同步不稳定的视频信号
时基控制 ● - SCH相位与同步相位
前面板锁定 ●
全球通用电源 ● - 100-240V AC.
标准19”机箱固定尺寸 ● - 1U，包括机箱支架。 |

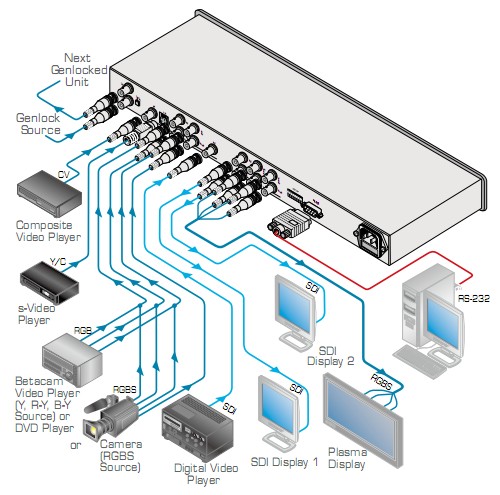

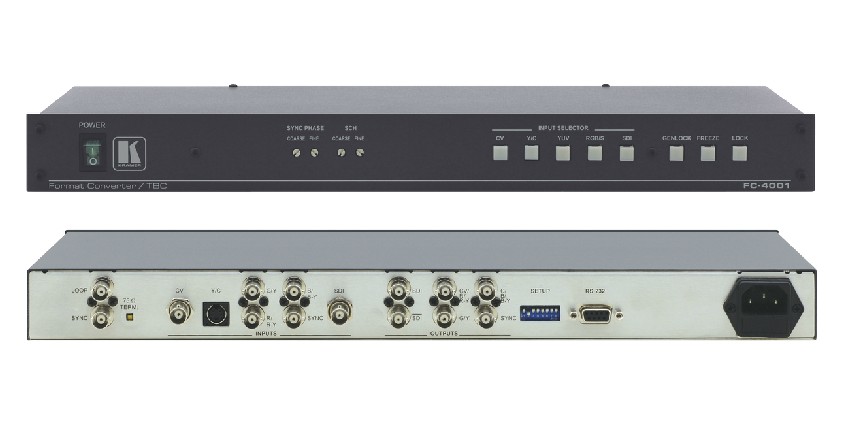

FC-4001是一款高性能广播级质量的用于模拟和数字信号的通用视频
转码器。把一路复合视频, s-Video (Y/C), 分量视频 (RGB/S) 或 SDI 视
频信号转换成 2路 SDI 和分量或复合和s-Video (Y/C) 视频信号。 |
 |
技术参数：
输入： 1复合视频: 1 Vpp/75Ω,BNC接头；1 YC: 1
Vpp/75Ω (Y), 0.3Vpp/75Ω (C) ，4-pin 接头; 1分
量: Y/R-Y/B-Y (1Vpp/0.7Vpp/0.7Vpp)/75Ω (或
RGB/S) , BNC接头; 1 SDI: SMPTE-259M, ITU-R
BT.601, BNC接头; 1 SYNC (同步锁定): 环回
75Ω/Hi-Z, BNC接头.
输出： 1复合视频,BNC 接头1 Vpp/75Ω; 1 YC 视频2 BNC
接头: Y 1 Vpp/75Ω, 和C 0.3Vpp/75Ω; 1分量或
RGB/S视频,BNC接头1Vpp/0.7Vpp/0.7Vpp/75Ω;
1 SYNC,BNC 接头; 2 SDI: SMPTE-259M, ITU-R
BT.601 ,BNC接头.
视频标准： PAL-B/D/G/H/I/M/N, NTSC-3.58/4.43, SECAM.
数字解析： 10比特.
带宽： -0.5dB到5MHz.
微分增益： 1%.
微分相位： 1Deg.
K-系数： 1%.
信噪比： 63dB.
亮度非线性： 1%.
色度/亮度延迟： 1毫微秒.
控制： 前面板,RS-232; SCH相位, SYNC相位, H 偏
移，稳定，面板锁定
电源： 230V AC, 50/60Hz (115V AC, USA), 14VA.
尺寸： 19” x 7” x 1UW, D, H, 机箱固定
重量： 约2.6kg (5.7lbs) .
附件： 电源线，适配器，机箱支架 |
|
