WP-500

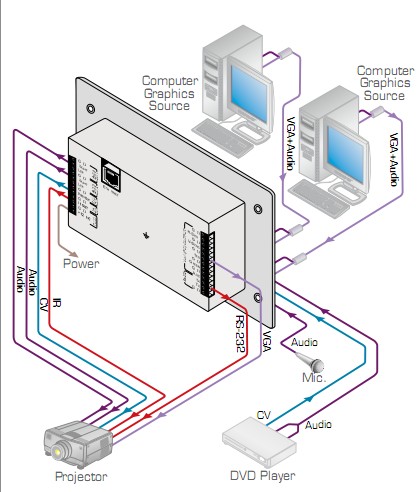

WP-500 是一款用于计算机图像视频，复合视频，立体声音频和麦克风信号
的切换器。它由三路 AV 输入信号源到一个显示器并通过 IR 或 RS-232 指
令控制显示器

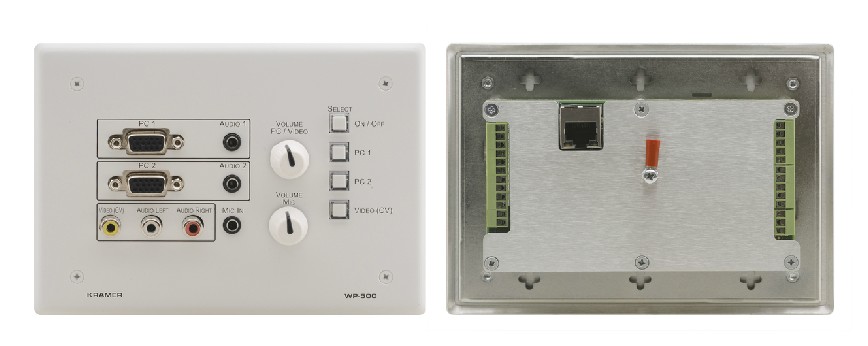

特点
● 前面板连接 - 2计算机图像视频，15-pin HD 接头，每一个带有非平衡立体
声，3.5mm 接头； 1 复合视频，带非平衡立体声，RCA接头；1 麦克风输入
3.5mm 接头
● 1 复合视频，带平衡立体声，RCA接头
1 麦克风输入 3.5mm 接头
● 后面板连接 - 1 RGBHV, 1 复合视频, 2 音频输出，接线端子
● 控制 - 2 音量控制旋钮: 1 音频和 1 麦克风；前面板旋钮
● 1 投影仪电源和 3 输入选择每编程按钮可执行指令宏指令如改变投影仪输入
● 显示器控制端口 - IR 和双向 RS-232，用于控制显示设备
● EDID 捕捉 - 从显示设备复制和储存 EDID
● 克莱默现场-CTRL™ 兼容 - 克莱默现场 Site-CTRL 软件通过以太网端口，进
行网络远程控制和管理
● 墙插尺寸 - 3 gang 美国

技术参数
输入: 1 复合视频 (1Vpp/75Ω)， RCA 接头
2 VGA (PC)， 15-pin HD 接头
2 立体声模拟音频 3.5mm 迷你插座
1 非平衡立体声音频， 2 RCA 接头
1 电容器/动圈麦克风， 3.5mm 迷你插座
输出: 1 视频输出 2-pin 接线端子
2 音频输出， 3-pin 接线端子非平衡立体声音频， 1 VGA (PC)
输出， 10-pin 接线端子
端口: 以太网， 1 IR 输出接线端子
1 RS-232，接线端子， 1 USB 接头
支持 RS-232 波特率: 达 115200
支持的分辨率: 640x480px60Hz (IBM VGA), 640x480px67Hz (Apple
Mac II), 640x480px72Hz (VESA), 640x480px75Hz
(VESA), 800x600px56Hz (VESA), 800x 600px60Hz
(VESA), 800x600px72Hz (VESA), 800x600px75Hz (VESA),
1024x768px60Hz (VESA), 1024x768px70Hz (VESA),
1024x768px75Hz (VESA), 1280x1024px75Hz (VESA),
1280x1024px60Hz (VESA STD), 1280x960px60Hz (VESA
STD), 1400x1050px60Hz (VESA STD), 1440x900px60Hz
(VESA STD), 1600x1200px60Hz (VESA STD).
电源: 12V, 5A
尺寸: 16.2cm x 3.4cm x 11.4cm
(6.37” x 1.34” x 4.49”) W, D, H
重量 : 0.14kg (0.31lbs) 大约
附件: 电源，螺丝刀，克莱默基于 windows®-based 的配置软件
备选件: USB 电缆 3ft (0.91m), WP-500 安装电缆， FC-200 XGA EDID
复制机
