VP-161xl/VP-321xl

特点
高带宽   ●   - 500MHz (-3dB).
HDTV 兼容；   ●
灵活的控制选项   ●   -   前面板，RS-232（带K-Router
TM
Windows
R
-based 克莱默软件），RS-485，触点闭合，及
IR远程控制（包括）；
可延展   ●   - 多装置串接；
ID Bit 控制   ●   - 对每一输出；
音频断路切换；   ●
标准1 9＂机箱安装尺寸   ●   -   2U（VP - 1 6 1 × l），4U
（VP-321×l）。

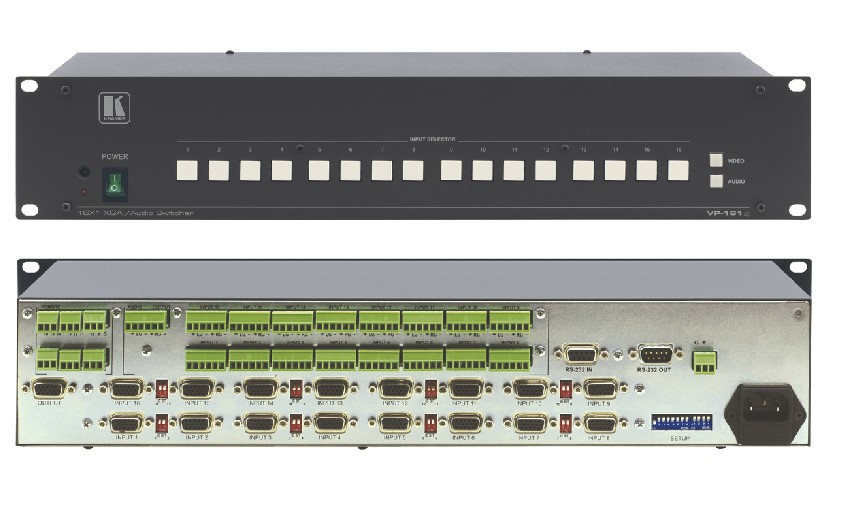

VP-161xl和VP-321xl 是用于计算机图像视频信号的高性
能切换器，分辨率超过UXGA并带有平衡立体声音频。
它们可将16路和32路输入中的任何一路切换到一路单个
的输出上。

技术参数
输入： 16/32 路模拟红，绿，蓝信号0.7Vpp/
75Ω, H和V同步，TTL电平，15-pin HD
(F) 接头；
8 路平衡立体声音频信号，+4dBu标准的，
可分离接线端子；
输出： 1路模拟红，绿，蓝信号0.7Vpp/
75Ω, H和V同步，TTL电平，15-pin HD
(F) 接头；
1 路平衡立体声音频信号，+4dBu标准的，
可分离接线端子；
带宽（-3dB）：视频: >500MHz; 音频: 100kHz.
最大输入/输出：视频: 2Vpp; 音频: 26dBu.
信噪比：视频: 73dB; 音频: >83dB.
串扰：视频: -47dB @5MHz; 音频: -65dB @1kHz.
耦合：视频: DC; 音频: DC.
音频THD+噪音： <0.025%.
音频二次谐波： <0.003%.
控制：前面板按钮；RS-232, RS-485; IR远程控
制；用于远程干接点切换的可分离接线
端子组；
电源： 230V AC, 50/60Hz, (115V AC, USA) 12VA
最高.
尺寸： 19＂×7＂×2U W.D.H.
可机箱安装（VP-161×l）
19＂× 7＂×4U W.D.H.
可机箱安装（VP-321×l）
重量：约3.4kg (7.5 lbs) .(VP-161xl), 5.5kg
约 (12.2 lbs) .(VP-321xl).
备选件：电源线，适配器，Windows
R
-based 克莱默
控制软件，IR远程控制发送器
