VP-411DS

特点
高带宽   ●   - 300MHz (-3dB)；
环回输入   ●   - 输入1；
自动的备用切换   ●   - 通过DIP开关，可以为4路输入中的每一
路设定切换的先后次序；
Kr-isp   ●
R
先进的同步处理 - 通过恢复同步信号波形，实现与
大多数计算机兼容（即使同步电平较低），Kr-ispR
先进同
步处理系统可以启用或禁用；
主输入   ●   - 可选；
灵活的控制选项   ●   - 前面板，RS-232（K-Router
TM Windows
R
-based克莱默软件），触点闭合，以IR远程（包括）
输出断开；   ●
前面板锁定；   ●
桌面型尺寸   ●   - 紧凑的尺寸。采用备选的RK-1机箱适配件，
可将2台装置并排安装在一个IU的机箱内。

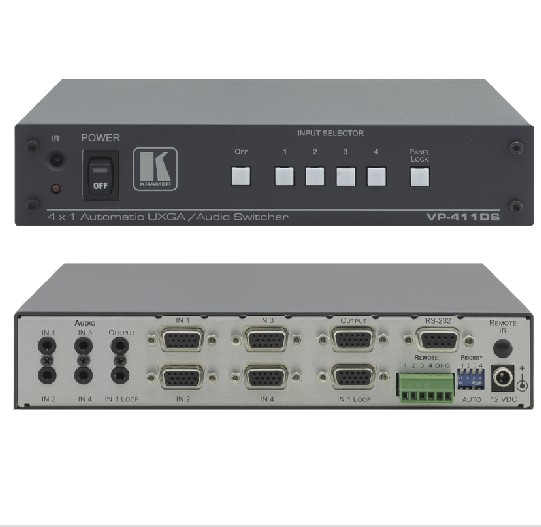

VP-411DS 是一款用于计算机图像视频信号的高性能切换器，分辨率超
过UXGA并带有非平衡立体声音频。当被配置成备用切换器使用时，
可以为4路输入中的每一路设定切换的先后次序。

技术参数

输入： 4路UXGA，15-pin HD 接头；
4路非平衡立体声音频，3.5mm迷
你插座；
输出： 1路UXGA，15-pin HD 接头；
1路UXGA，15-pin HD 接头（在1个
环路中）；
1路非平衡立体声音频，3.5mm迷你
插座；
1路非平衡立体声音频，3.5mm迷你
插座（在1个环路中）。
最大输出电平：视频: 1.8Vpp; 音频: 7.2Vpp.
带宽 (-3dB): 视频: 300MHz; 音频: >40kHz.
微分增益： 0.03%.
微分相位： 0.06Deg.
K-系数： <0.05%.
信噪比：视频: 73dB @5MHz; 音频: 93dB.
串扰(all hostile)：视频: -50dB @5MHz;
视频: -72dB @1kHz.
控制：输入选择器；面板锁定及OFF按
钮；IR远程控制接受窗口；延长IR远
程接受接头；RS-232接头；用于外部
线切换的触点闭合端子组；
输入次序选择器的DIP开关；常规/
Kr-isp
R
和程序/常规模式选择器，通
过下侧的滑动开关。
耦合：视频: DC; 音频: DC.
音频THD+噪音： 0.004% @1kHz.
音频二次谐波： 0.002% @1kHz.
电源： 12V, 230mA.
尺寸： 21.5cm×16.25cm×4.36cm
(8.46＂×6.4＂×1.7＂) W.D.H.
重量：约1.1kg (2.43 lbs) .
附件：电源，IR远程控制
备选件： RK-1 19＂机箱适配件，延长的远程
IR接受器。
