VP-214DS

特点
高带宽   ●   - 320MHz (-3dB)；
环回输入   ●   - 4 (每个切换器1路)；
可选择的输入信号端口   ●   - 4 (每个切换器1个)；
控制   ●   - 自动的，前面板，RS-232, RS-485，触点闭合，以
太网；
ID Bit 控制   ●   - 8 (每路输入1个)；
自动备用切换   ●   - 当检测到一个主输入信号时，就会从副输
入切换到主输入上；
主输入   ●   - 可选；
前面板锁定；   ●
标准19＂机箱安装尺寸   ●   - 1U。

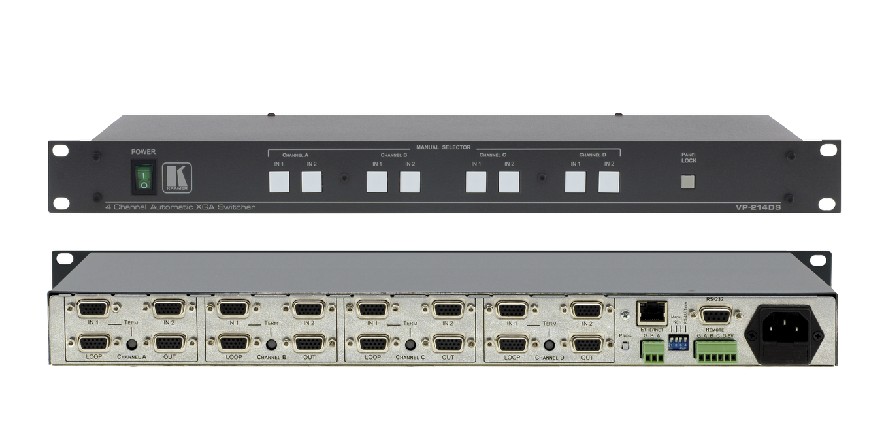

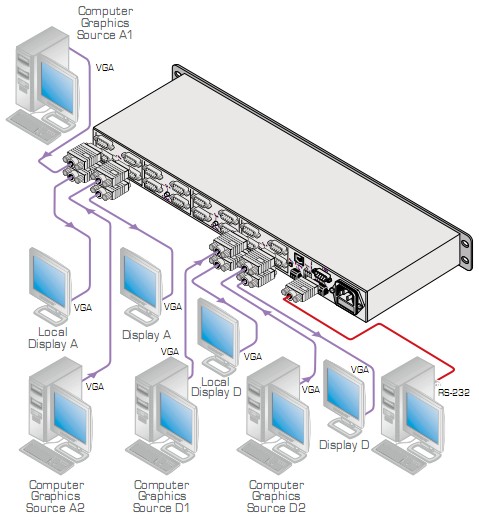

VP-214DS 是一台集四路计算机图像切换器于一体的装置。当配置成
备用切换器使用时，根据主输入衰减大小，每一个2×1切换器都可切
换到副输入上。

技术参数
输入： 4 x (2 XGA + 环路)，15-pin HD (F) 接头；
输出： 4 XGA on 15-pin HD (F) 接头；
最大输出电平： 1.5Vpp.
带宽 (-3dB): 320MHz.
微分增益： 0.04%.
微分相位： 0.07Deg.
K-系数： <0.05%.
信噪比： 73dB.
串扰（all hostile）： -57dB @5MHz, -42dB @100MHz.
控制： 4套前面板按钮；RS-232, RS-485,
以太网；输入端口；面板锁定。
电源： 230V AC, 50/60Hz
(115V AC, USA) 12VA.
尺寸： 19＂×7＂×1U W.D.H.可机箱安装
重量：约2.7kg (6lbs) .
附件：电源线，适配器。
