VS-55YC

特点
带宽 (Y)   ●   - 120MHz (-3dB)；
场间切换；   ●
控制   ●   - 前面板和触点闭合（通过连接接头）；
桌面型尺寸   ●   - 紧凑的尺寸。采用备选的RK-1机箱适配件，
可将2台装置并排安装在一个1U的机箱的。

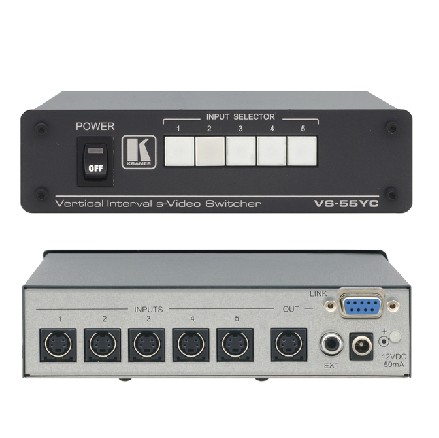

VS-55YC 是一款用于S-视频（Y/C）信号的高性能切
换器。场间切换提供对经过同步锁相的信号源的无缝
切换。

技术参数
输入： 5路Y/C, 1Vpp/75Ω (Y),
0.3Vpp/75Ω (C) 4-pin 接头；
输出： 1路Y/C, 1Vpp/75Ω (Y),
0.3Vpp/75Ω (C) 4-pin 接头；
最大视频输出（Y）： 1.4Vpp/75Ω (Y).
视频带宽（Y）（-3dB）： 120MHz.
微分增益： 0.03%.
微分相位（C）： 0.07Deg.
K-系数： <0.05%.
视频信噪比： 78dB.
切换：在信号源1的场间隔期
控制： 5个前面板按钮，经过触点闭合
端子接头。
电源： 12V DC, 125mA.
尺寸： 16.5cm×12cm×4.5cm
(6.5＂×4.7＂×1.8＂) W.D.H.
重量：约0.64kg (1.4lbs).
附件：电源.
备选件： RK-1 19＂机箱适配件.
