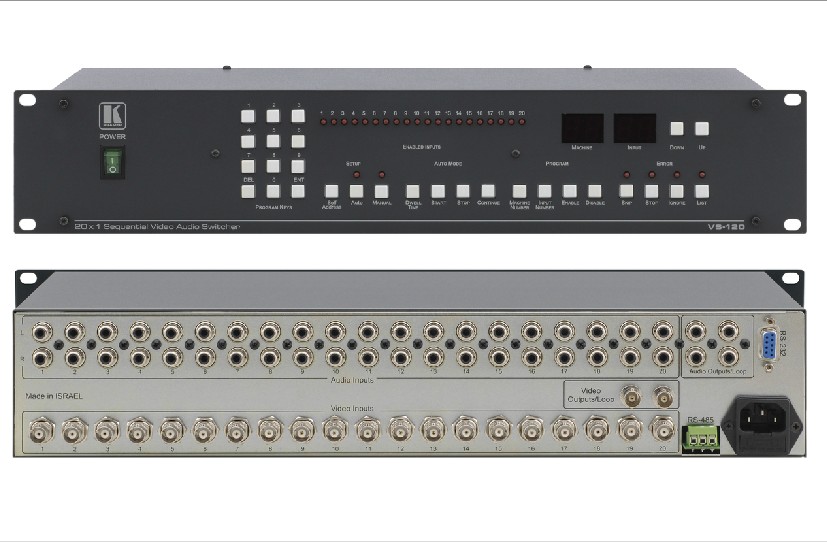

VS-120

特点
带宽   ●   - 25MHz (-3dB)；
双输出   ●   - 2路复合视频和非平衡立体声音频；
双模式   ●   - 可配置成20×1的切换器或扫描器；
可扩展   ●   - 多装置串联，可多达200个输入；
场间切换；   ●
控制   ●   - 前面板切换与设定，RS-232（带K-Router
TM Windows
R
-based克莱默软件），RS-485；
标准19＂机箱安装尺寸   ●   - 2U。
VS-120 是一款用于复合视频和非平衡音频信号的高性能
切换器和扫描器。当被配置成扫描器时，它就可以在预先
确定的时间间隔内，通过所选取的输入而循环操作。

技术参数
输入： 20路视频, 1Vpp/75Ω，BNC接头；
20路非平衡立体声音频，
1Vpp/50Ω，RCA接头；
输出： 1路视频, 1Vpp/75Ω，2 BNC接头，并行连
接；1路非平衡立体声音频，
1Vpp/100Ω，2×2RCA接头；并行连接。
视频带宽（-3dB）: 25MHZ.
音频带宽（-3dB）: 20KHZ.
微分增益： 1.3%.
K-系数： <0.05%.
显示： 4 7-分段显示LED灯，20状态显示LED灯。
切换：场间间隔期。
停顿时间： 1秒到60秒。
故障显示：同部显示。
控制： 12键控制，17触摸按钮预设控制，RS-232
，RS-485
电源： 230V AC，50/60Hz（115V AC USA）
尺寸： 19＂×7＂×2U W.D.H.可机柜安装。
重量：约4.1kg (9.1 lbs) 。
附件：电源线，Windows
R
-bared克莱默控制软件
适配器。
