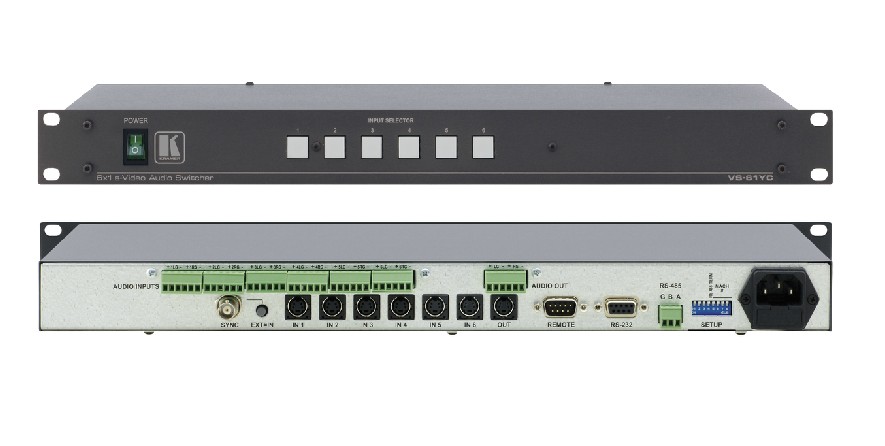

VS-61YC

特点
带宽（Y）   ●   - 250MHz (-3dB).
场间切换；   ●
同步切换   ●   - 与外部同步信号或接受的视频信号同步；
控制   ●   - 前面板，RS-232（带K-Router
TM Windows
R
-based软
件），RS-485和触点闭合；
标准19”机箱安装尺寸   ●   - 1U。

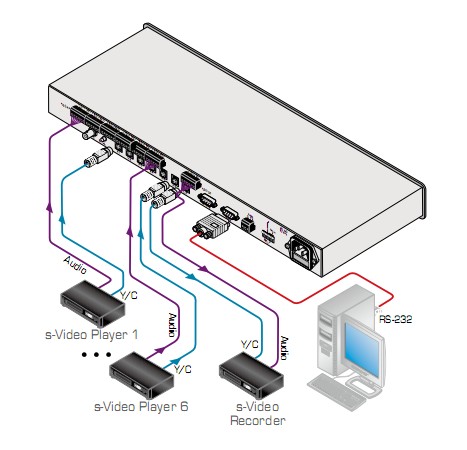

VS-61YC 是一款用于S-视频（Y/C）和平衡立体声音频信号的高性能切
换器。场间切换提供对经过同步锁相的信号源的无缝切换。

技术参数
输入： 6路S-视频，1Vpp/75Ω (Y), 0.3Vpp/75Ω
(C)，4-pin接头。
6路平衡立体声音频，+4dBu/10kΩ，可分
离的接线端子。
输出： 1路S-视频，1Vpp/75Ω (Y), 0.3Vpp/75Ω
(C)，4-pin接头。
1路平衡立体声音频，+4dBu/50Ω，可分离
的接线端子。
最大输出电平：视频: 3.8Vpp (Y); 音频: 18Vpp.
带宽 (-3dB): 视频: 250MHz; 音频: 100kHz.
微分增益： 0.06%.
微分相位： <0.05Deg.
K-系统： 0.05%.
信噪比：视频: 77.2dB; 音频: 87dB.
串扰：视频: -62.8dB @5MHz; 音频: -81.6dB
@1kHz.
控制：手动, RS-232, RS-485.
耦合： DC.
音频 THD+噪间： 0.091%.
音频二次谐波： 0.023%.
电源： 230V AC (115V AC U.S.A), 50/60Hz, 20VA.
尺寸： 19＂×7＂×1U W.D.H. 可机箱安装
重量：约2.7kg (6 lbs) 。
附件：电源线，适配器，基于Windows
R
-based的克
莱默控制软件。
