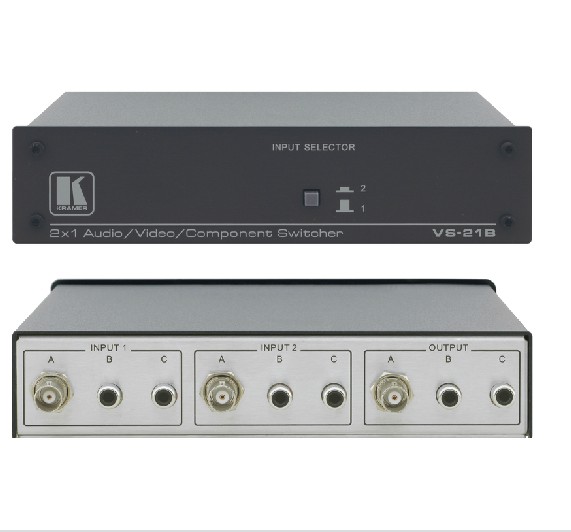

VS-21B

特点
高带宽   ●   - 700MHz（-3dB）；
输入   ●   - 1 BNC和2 RCA 接头（每一输入）；
输出   ●   - 1 BNC和2RCA；
HDTV 兼容；   ●
机械（无源的）切换   ●   - 不需要外部电源；
桌面型尺寸   ●   - 紧凑型尺寸。采用备选的RK-81机箱适配件，
可将2台装置并排安装在一个1U机箱内。
VS-21B 是一款用于复合视频和立体声音频，或分量视
频信号的高性能切换器。它可将两路输入中的任何一路
切换到一路单个输出上。

技术参数

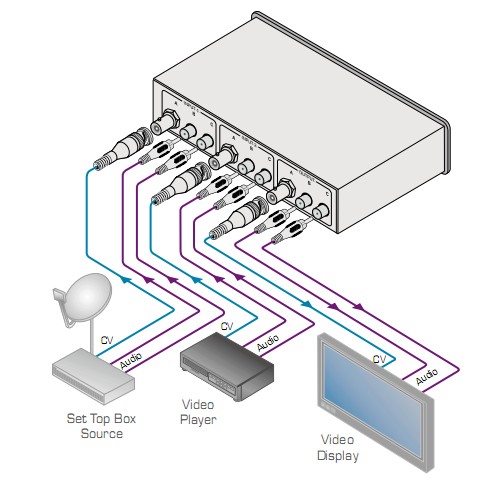

输入： 2套复合视频，每套用1BNC接
头，2套非平衡立体声音频，每
套为RCA接头，或2套分量视频
（YUV），每套为1 BNC和2RCA
接头。
输出： 1套复合视频，用1BNC接头，非
平衡立体声音频，RCA接头，或
一套分量视频（YUV），1BNC和
2RCA接头。
带宽（-3dB）： 700MHz.
微分增益： 0.01%.
微分相位： 0.01Deg.
K-系数： <0.05%.
视频信噪比： 81dB.
视频串扰（all hostile）： 51dB @5MHz.
控制：通过前面板上的按钮选择通道
切换系统：机械的，先断后接。
耦合： DC.
音频THD+噪音： 0.085%
音频二次谐波： 0.005%.
电源：无源，机械的.
尺寸： 18.8cm×10.2cm×4.4cm
(7.4＂×4＂×1.7＂) W.D.H.
重量：约0.64kg (1.4 lbs) .
备选件： RK-81 19＂机箱适配件
