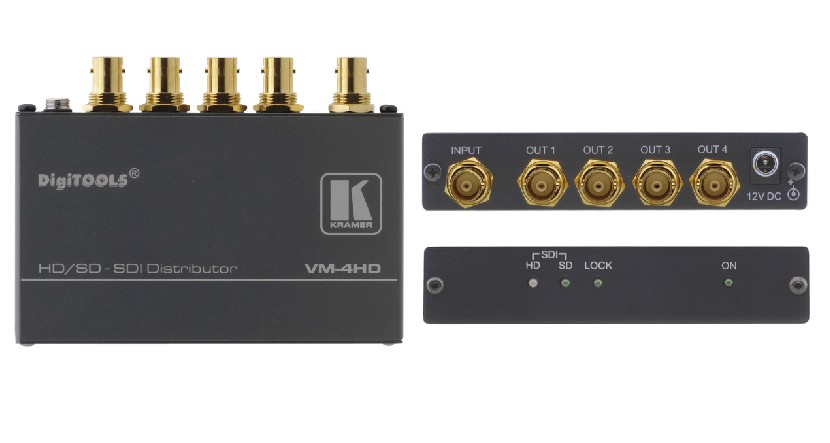

VM-4HD/VM-4HDxl

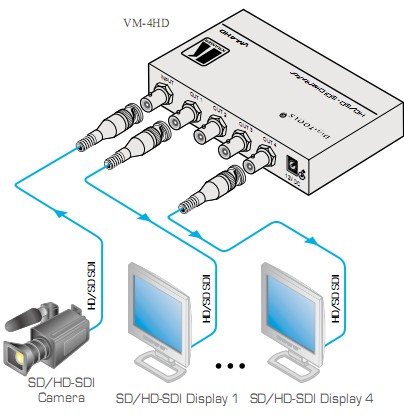

VM-4HD 和 VM-4HDxl 是用于 HD-SDI 和 3G HD-SDI 信号的高性能分配放大
器，它将一路输入，经时钟再生和均衡，分配到四路相同的输出上。
特点
● 最大数据速率 - 1.485Gbps (VM-4HD), 2.97Gbps (VM-4HDxl)。
● HDTV 兼容。
● 多标准运行 - SDI (SMPTE 259M/344M), HD-SDI (SMPTE 292M) ; 3G HD-SDI
(SMPTE 424M) (VM-4HDxl)。
● 克莱默均衡与时钟再生技术 - 重建数字信号以传输得更远。
● HD-SDI 与 SDI 输入指示 LED。
● 紧凑的 DigiTOOLS® - 采用备选的 RK-3T 机箱适配件，可将三台装置并排地
安装于一个 1U 的机箱内。

技术参数
输入: 1 路SMPTE-259M/292M/344M 串行视频
(VM-4HDxl 还支持 SMPTE-424M)， 75Ω， BNC 接头
输出: 4 路均衡和时钟再生 SMPTE-259M/292M/344M (VM-4HDxl还支
持SMPTE-424M), 75Ω， BNC 接头
最大数据速率: 1.485Gbps (VM-4HD)
2.97Gbps (VM-4HDxl)
最大输出电平: 800mVpp/75Ω.
耦合: AC.
电源: 12V DC, 250mA.
尺寸: 12 x 7.5 x 2.5cm (4.7” x 2.95” x 0.98”) W, D, H (VM-4HD).
12.02cm x 7.08cm x 2.42cm (4.73” x 2.79” x 0.95”)
W, D, H (VM-4HDxl)
重量：约0.14kg (0.31 lbs)
附件: 电源，安装支架
备选件: RK-4PT 19” 机箱适配件
