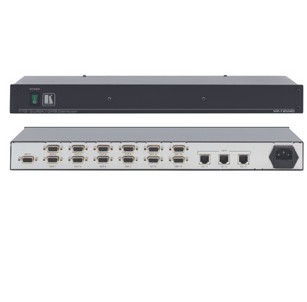

VP-12NHD

特点
● 高带宽 (15-pin HD) - 330MHz (-3dB)。
● 最大分辩率 (双绞线) - WUXGA 和 1080p。
● HDTV 支持。
● 同步极性设定 - H 和 V 切换，以便改善 CAT 5 输出的显示器
的兼容性。
● Connect™ 电源系统 - 当收发器处于发送器 150尺 (50米) 范围
之内时，接收器无需外接电源。
● 控制 - RGB 电平 (增益), ID bit。
● 系统范围 (双绞线) - 高达 100米 (300英尺)。
● 电缆 (双绞线) - UTP (无屏蔽双绞线) 或 STP (屏蔽双绞线)如
CAT 5。
● 标准 19” 机箱安装尺寸 - 1U。包括机箱支架。

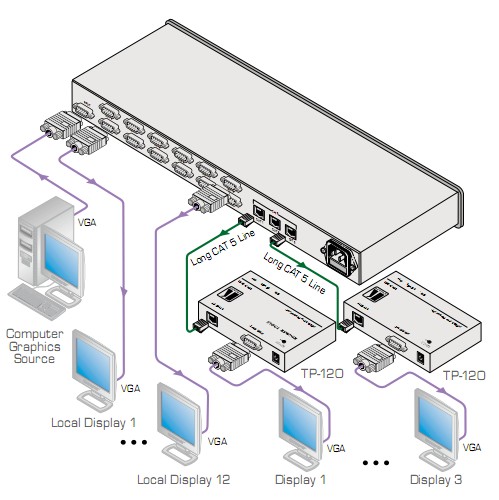

VP-12NHD 是一款用于计算机图像视频信号的高性能分配放大器。它将1路输
入，经校正缓冲和隔离，再将信号分配到12路计算机图像输出的15-pin HD 接
头以及3路双绞线输出上。

技术参数
输入: 1 UXGA， 15-pin HD (F) 接头
输出: 12 UXGA， 15-pin HD (F) 接头
3 RJ-45 输出接头
最大输出电平: 1.7Vpp.
带宽 (-3dB): 330MHz (UXGA)
最高分辩率: 达 UXGA.
微分增益: 0.17% (UXGA)
微分相位: 0.44Deg (UXGA)
K-系数: <0.05%.
信噪比: 73dB.
控制: 电平: -0.8dB 到 2.4dB.
耦合: DC.
电源: 230V AC, 50/60Hz,
(115V AC, USA), 31VA.
尺寸: 19” x 7” x 1U W, D, H, 机箱安装
重量: 约2.7kg (6lbs)
附件: 电源线，机箱支架
