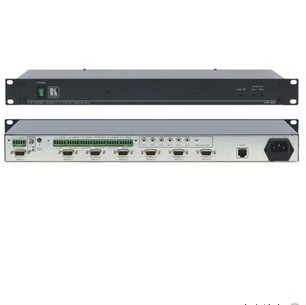

VP-6A

特点
● 高带宽 (15-pin HD) - 500MHz (-3dB)。
● 最高分辩率 (双绞线输出) - WUXGA 和 1080p。
● HDTV 支持。
● 内置的音频译码系统 - 平衡或非平衡立体声输入，12路输
出 (6 平衡和 6 非平衡)。
● 音频电平控制 - 左和右。
● 电源 Connect™ 系统 - 距离在 50米 (150尺) 以内时，只有
VP-6A 需要联接一个电源。
● ID Bit 控制。
● 均衡 (峰值) 控制。
● 行和场极性选择。
● 系统范围 - 达 100米 (300尺)。更远的距离也有可能，取决于信
号的分辩率和电缆。
● 电缆 - UTP (非屏蔽双绞线) 或 STP (屏蔽双绞线) 电缆，如 CAT 5。
● 标准 19” 机箱安装尺寸 - 1U。

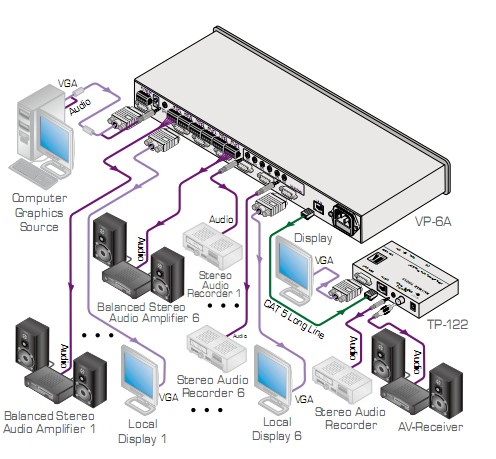

VP-6A 是一款用于计算机图像视频信号的计算机图像视频高性能分配放大器。其
信号最大分辩率达到并超过 UXGA ，且具有平衡或非平衡立体声音频。它将1路
信号输入，经校正缓冲和隔离，再将信号分配到6路计算机图像输出的15-pin HD
接头以及 AV双绞线输出的 RJ-45 接头上。

技术参数
输入: 视频: 1 路XGA 15-pin HD (F)接头;
音频: 1 路非平衡立体声音频 3.5mm迷你接头
1 路平衡立体声音频， 5-pin 接线端子
输出: 视频: 6 路 XGA 15-pin HD (F) 接头; 1路
RJ-45接头;
音频: 6非平衡立体声音频 3.5mm 迷你接头;
6 路平衡立体声音频， 5-pin 接线端子
最大输出电平: 视频: 1.7Vpp; 音频: 26Vpp.
带宽 (-3dB): 视频: 500MHz (15-pin HD); 音频: >100kHz.
微分增益: 0.09%.
微分相位: 0.01Deg.
K-系数: <0.05%.
信噪比: 视频: 72dB; 音频: 88dB.
控制: XGA: 0 到 +10dB EQ. @50MHz;
音频: 0 到 +9.9dB.
耦合: 视频: DC; 音频: 输入 AC, 输出DC.
音频 THD + 噪声: 0.015%.
音频二次谐波: 0.004%.
电源: 230V AC, 50/60Hz, (115V AC, USA), 17.5VA.
尺寸: 19” x 7” x 1U W, D, H, 可机架安装
重量: 约2.7kg (6lbs)
附件: 电源线
