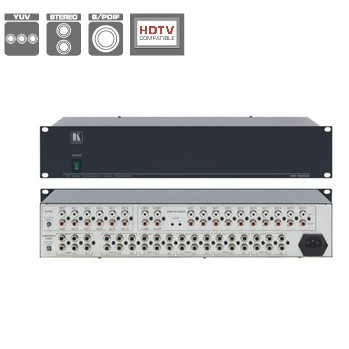

VM-100CA

特点
● 高带宽 - 450MHz (-3dB)。
● 音频 - 接受非平衡立体声和/或S/PDIF 音频。
● 音频电平增益控制 - 非平衡立体声。
● HDTV 兼容。
● 环路输入。
● 视频电平 (增益) 和均衡 (峰值) 控制。
● 输入信号阻抗可选 - 视频和 S/PDIF。
● 全球通用电源 - 100-240V AC。
● 标准的 19” 机箱安装尺寸 - 2U。

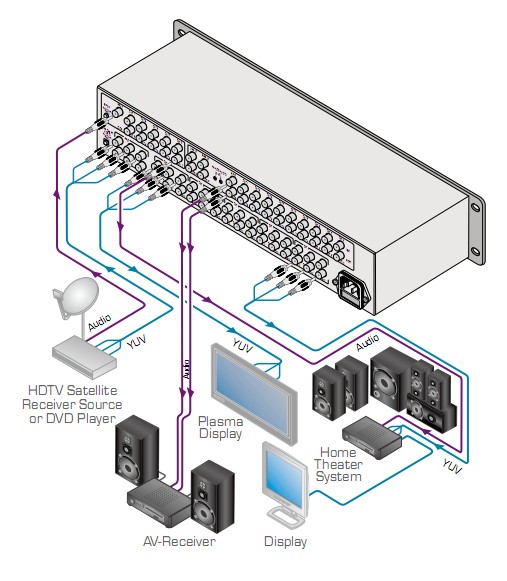

VM-100CA 是一款用于带模拟和数字音频信号的分量视频分配放大器。将每一
种信号的1路输入，经校正缓冲和隔离，分配到10路相同RCA输出。

技术参数
输入: 1 路分量视频 (Y, Pb/Cb, Pr/Cr) 1Vpp/75Ω，
RCA 接头
1 路数字音频 (S/PDIF) 75Ω， RCA 接头
1 路非平衡立体声音频 +4dBu (标准)/50kΩ，
RCA 接头
输出: 10 路分量视频 (Y, Pb/Cb, Pr/Cr) 1Vpp/75Ω，
RCA 接头
10 路数字音频 (S/PDIF) 75Ω， RCA 接头
10 路非平衡立体声音频 +4dBu (标准)/150Ω，
RCA 接头
最大输出电平: 视频: 2.5Vpp; 音频: 27Vpp (非平衡)
带宽 (-3dB): 视频450MHz, 全负载
音频: 100kHz (非平衡)
微分增益 : 0.03%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 视频: 77dB; 音频: 75dB.
串扰(all hostile): 视频: –51dB.
控制: 电平: –1dB 到 +6.4dB;
均衡: 0dB 到 +7.3dB;
音频: –87dB 到 +6.1dB.
耦合: 视频: DC; 音频: 输入: AC; 输出: DC
音频 THD + 噪音: 0.024%.
音频二次谐波: 0.002%.
电源: 100-240V AC, 50/60Hz; 18VA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约3.7kg (8.2lbs)
附件: 电源线
