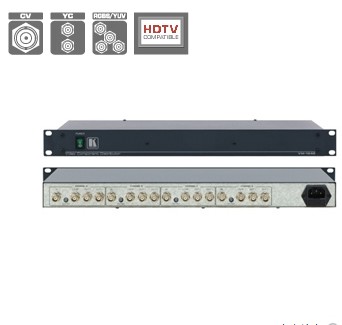

VM-1042

特点
● 带宽 - 200MHz (-3dB)。
● HDTV 兼容。
● 环路输入。
● 输入信号阻抗可选。
● 标准 19” 机箱安装尺寸 - 1U。

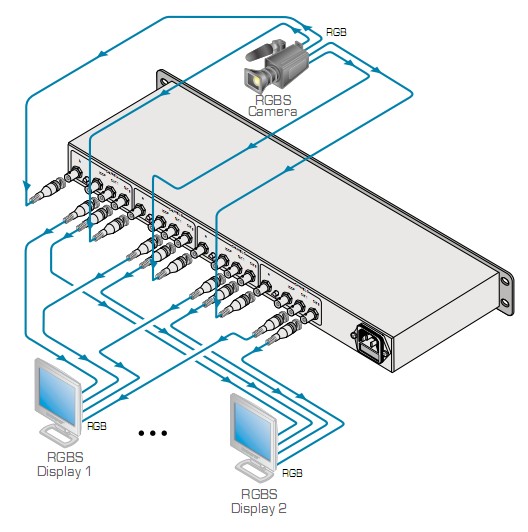

VM-1042 是一款用于 RGBS 或分量视频信号的高性能分配放大器。有 4 个 BNC
通道，每一通道有 2 个输出，可以配置成 4 个 1：2 复合视频，2 个 1：2 s - 视
频 (Y/C), 或 1 个 1:2 RGBS 或分量 (YUV) 视频分配放大器。

技术参数
输入： 4 路分量或复合视频， 1Vpp/75Ω，环路，带阻
抗开关的 BNC 接头
输出: 2x4 路分量或复合视频， 1Vpp/75Ω， BNC
接头
最大视频输出: 2Vpp.
视频带宽 (-3dB): 200MHz.
微分增益: 0.05%.
微分相位: 0.05Deg.
K-系数: 0.05%.
视频信噪比: 73dB.
非线性: 0.1%.
控制: 电平: -2.2dB 到 +2dB, 均衡: 0 到 +1.3dB
@4.4MHz 通过下面的微调电容调节
耦合: DC
电源: 230V AC, 50/60Hz (115V USA), 3.2VA.
尺寸: 19” x 7” x 1U W, D, H, 机箱安装
重量: 约2.5kg (5.5lbs)
附件: 电源线
