123Vxl

123Vxl 是一款用于复合或 SDI 视频信号的线路放大器。包括对长传输产生的
信号衰减进行补偿的控制部分和电路。
特点
● 高带宽 - 425MHz (-3dB)。
● 差分电路 - 降低长传输产生的噪音和交流声。
● 电平 (增益) 和均衡 (峰值) 控制。

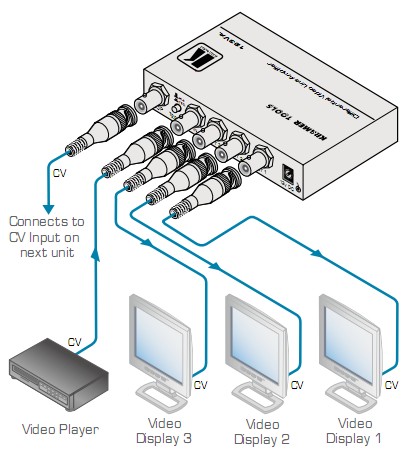

● 环路输入。
● 输入信号阻抗可选。
● 紧凑的克莱默 TOOLS™ 设计 - 采用备选的 RK-3T 机箱适配件，可使3台装
置并排安装于1个 1U 的机箱内。

技术参数
输入: 1 路环路视频，差分， 1Vpp/75Ω， BNC 接头
输出: 3 路视频， 1Vpp/75Ω ， BNC 接头
最大输出电平: 1.7Vpp.
带宽 (-3dB): 425MHz.
微分增益: 0.5%.
微分相位: 0.3Deg.
K-系数: <0.05%.
信噪比: 60.3dB.
控制: 电平: -1.8dB 到 +5.6dB,
均衡: 0 到 +15dB @5.8MHz,
75Ω 阻抗开关
耦合: AC.
电源: 12V DC, 80 mA.
尺寸: 12cm x 7.5cm x 2.5 cm (4.7” x 2.95” x 0.98”) W, D, H.
重量: 约0.3kg (0.66lbs)
附件: 电源，安装支架
备选件: RK-3T 19” 机箱适配件
